鄭州電動升降柱廠家忠告各位客戶大大：前期安裝不規范，后期維護麻煩多！
鄭州升降柱安裝廠家準備了一份完整的升降柱安裝流程，希望對您有幫助！

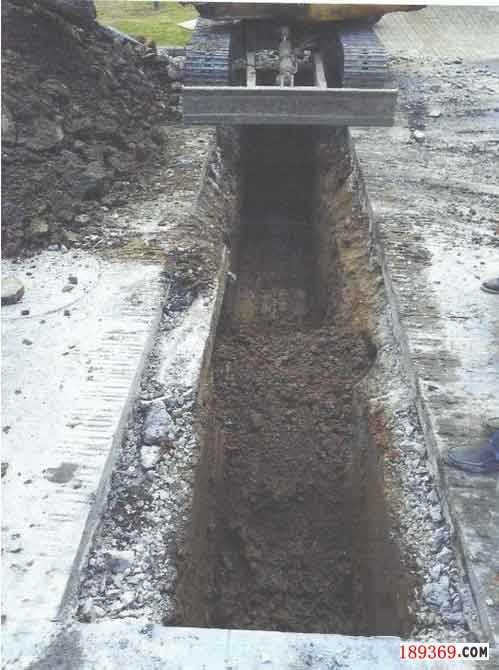

步驟一：挖溝、開槽
根據產品外形尺寸挖基礎坑，基礎坑尺寸：
長度：根據現場道路情況確定尺寸；
寬度：800-1000mm
深度：1400-1500mm(包含300mm的滲水層)

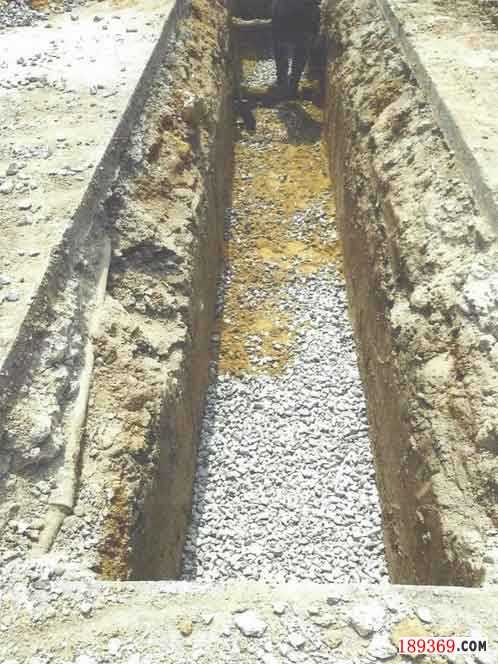

步驟二：自然滲水層
先把石子平均鋪到挖好的基礎坑內(厚度250mm)然后在石子上方鋪一層細黃沙(厚度250mm)。
步驟三：放置升降柱

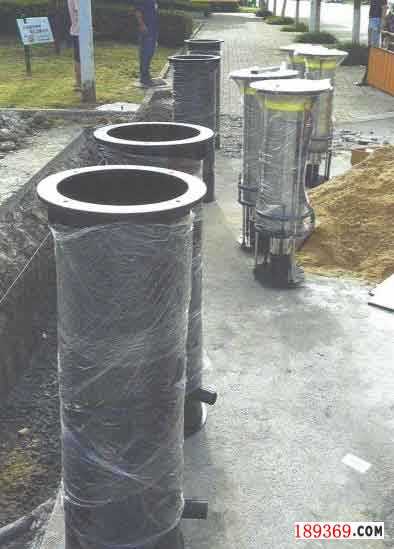

1、把柱子的內筒和外筒分開如下圖

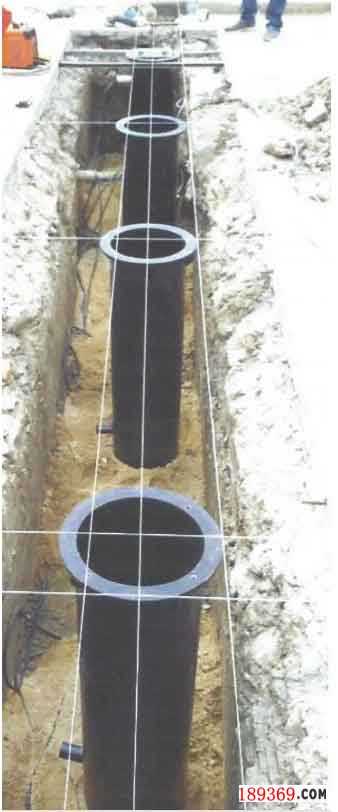

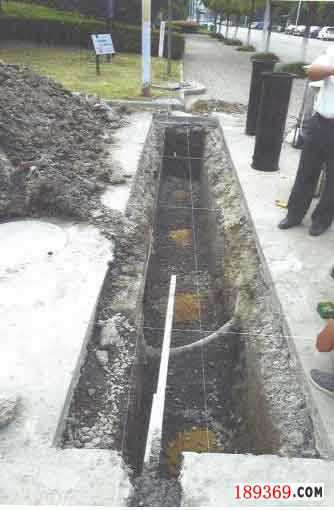

鋪設設備安裝水平線：沿基礎溝豎向【溝長方向】中心處，兩端與地面水平用繩拉一條直線，橫向【溝寬方向】按照每臺設備安裝位置中心處與地面水平各拉一條線，形成設備安裝十字交叉定位線。要求每條線兩端用鋼釘固定拉緊不移位。
按照設備預埋桶的高度，回填或清理基礎槽底部的細沙，使基礎槽上方 每臺設備預埋桶高度一致。

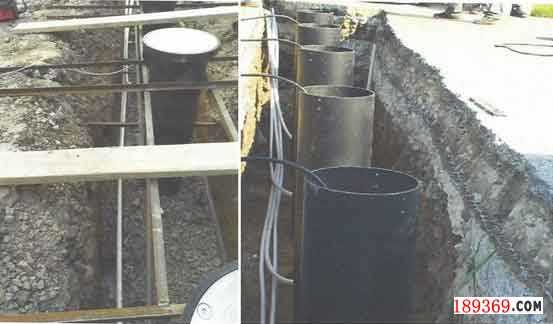

步驟四：鋪設穿線管以及穿線
用1個PVC 5.0cm彎頭的一頭插入預埋桶管內用防水膠帶抱緊，插入深度30MM左右，另一頭至設備控制箱內，每個預埋桶各設一根。在鋪設穿線管時要求：保證穿線暢通、有故障時電纜能順利更換。
穿線及接地環節：每臺路障設備單獨穿一根線纜，(路障設備帶燈為RVV7*2.5線纜；不帶燈帶為RVV5*2.5電纜)，至控制內。每根線纜單獨走一根穿線管，要求沒根線纜穿進預埋桶，從預埋桶內引出到預埋桶頂部，并高出預埋桶頂部1.3米、控制箱內引出預留0.7米,接地線單獨用一條BVR2.4㎡。

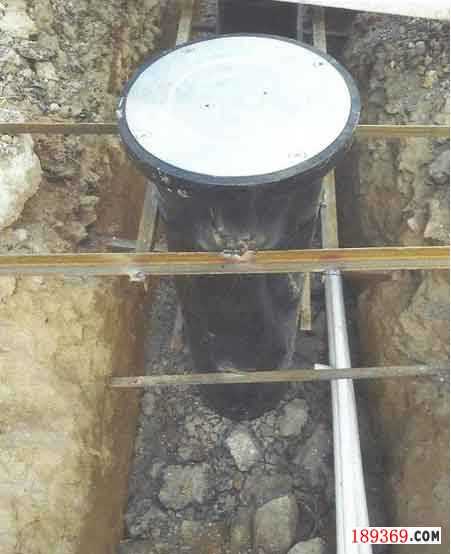

步驟五：焊接預埋桶加固鋼筋
鋼筋焊接工藝流程：電纜線鋪設好后須再次確認預埋桶與基礎溝上方交叉線，高度、垂直、同心水平后開始焊接。
第一層；以預埋桶為中心用鋼筋焊成井字型固定架，焊接牢固共焊三層，要求鋼筋兩頭插入基礎溝四壁土內，第一層距預埋桶底部共30公分，焊接好后再次校正預埋桶，確定準備好后在焊接第二層，否則第二層焊接好后將無法校正預埋桶。
第二層方式和第一次一樣，焊接在預埋桶中間部位，第三次距預埋桶上部20公分。
步驟六：接線部分工藝流程
1、路樁設備動力單元預留線：路樁動力單元電機是一條三芯電纜線依次為藍線。棕線、花線、電磁閥為兩根黑線、帶警示燈的有一條兩芯螺旋燈線，共七根線，不帶警示燈的共五根線，預埋桶固定鋼筋焊接完成后開始接線。
2、接線流程：把動力單元液壓一體機放在預埋桶基礎溝一側的地面上，把預埋桶上方引出的七芯電纜，分別接到動力單元的電機線、電池閥線、警示燈線上。準確記清楚七芯線電纜線的線號或顏色，與設備上的電機，電池閥、警示燈所對應的線號顏色，以免控制箱接錯線。
3、設備接線說明：路樁上電機線3根線藍色電機上、棕色電機下、劃線電機公用，接在控制箱所對應的端子上不可接反。電池閥2根單獨的黑色線，接在控制箱電池閥、電池閥公用對應端子上，不分正負極。警示燈線1根兩心線接在控制箱警示燈、警示燈公用端子上，不分正負極。

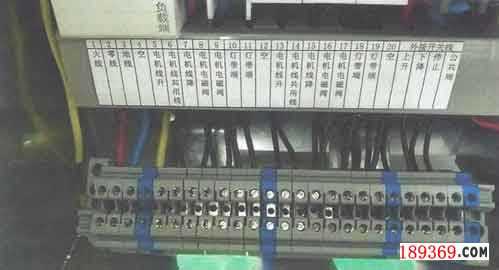

4、接線標準：線頭接好后要求用焊錫焊接好，先用塑料膠帶纏好，再用高壓防水膠帶纏兩層，然后在用塑料膠帶纏實，最后用電工瀝青膠布纏好，一共包四次，線接好后把接線端的電線整理規范，固定在動力單元的下方，防止外力把接線處拉斷。整理好后先把動力單元上接警示燈的2根線連在一起，用萬用表測量電纜線的另一端，3根線電機是通的、2根線電池閥是通的。2根燈線是通的，電機、電池閥、電線之間是不可以通的，確認后將動力單元放入預埋桶內，對正預埋桶下方的固定螺栓，順時針轉動液壓動力單元按鈕，可以用木棍等，把剩余的電纜線，規范地盤到液壓動力單元的最下方，避免升降柱下降是否碰到電線，每個樁接入控制箱內的對應端子排上，可參考控制箱接線圖。
步驟七：回填
確定預埋桶鋼筋焊牢固，把接地線接好，先回填殘土20公分壓實，防止混凝土滲入地下滲水層中，在澆注混凝土，澆筑高度以路面以下預留10公分為好，預留空間用于恢復原始路面及其他路面設計方案。
步驟八：調試
按照路樁設備的拆卸順序和步驟，重新把設備依次按裝到位，各環節配件固定螺絲擰緊牢固，設備組裝完成后調試三根滑道桿，以保證柱身在地面蓋板中間縫隙均勻、確定升降順暢、無卡頓情況出現。
步驟九：路面恢復清理現場
原始路面恢復時需保證地面與設備上部面板底部一平，路面恢復完成后設置圍欄等標志，等待路面和地下混凝土堅固后，方可使用。
