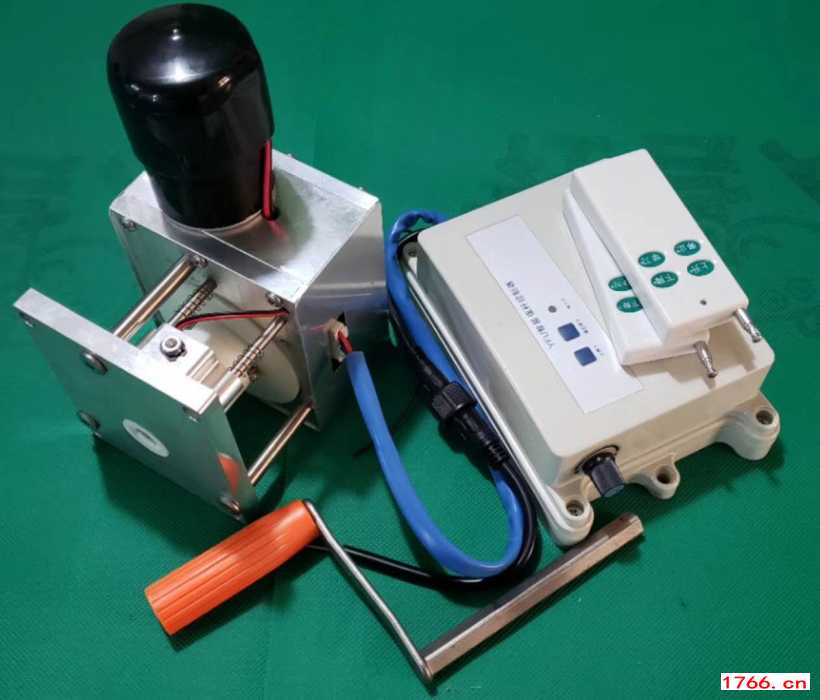

上面這款是2020標準款電動旗桿電機升旗系統，可音樂同步，外接音樂盒和功放擴音系統。

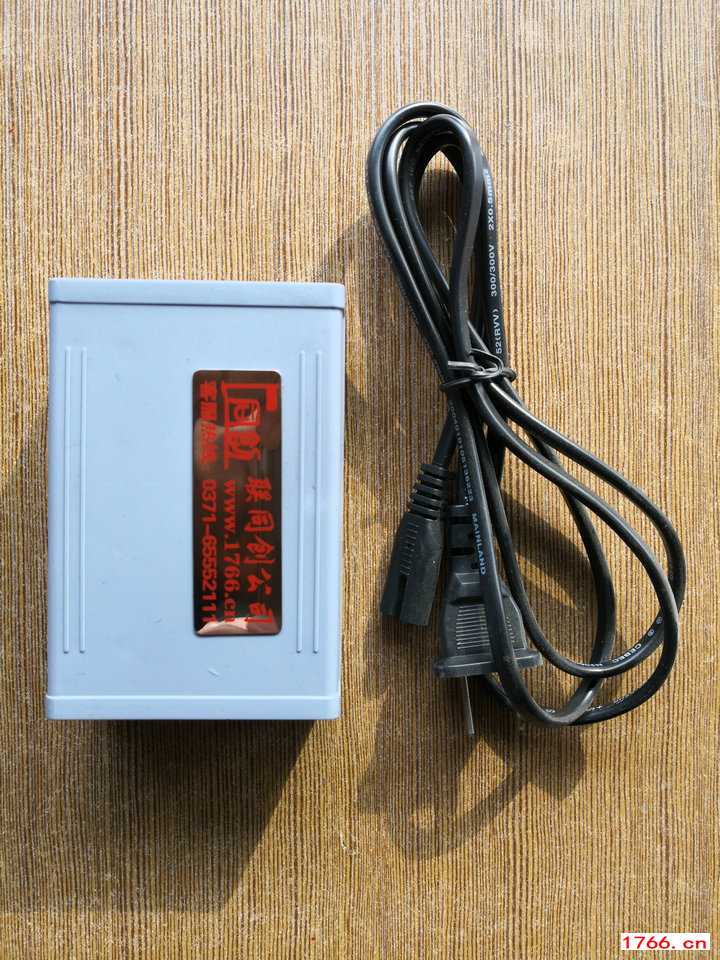

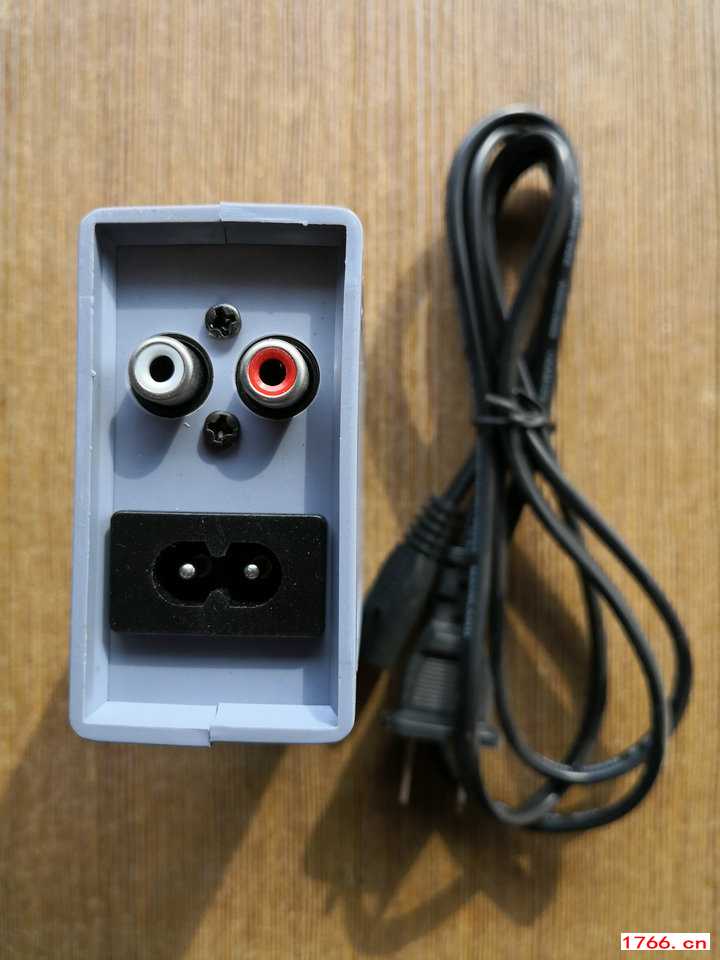

電動旗桿音樂盒，時間可調，音樂可自由輸入。

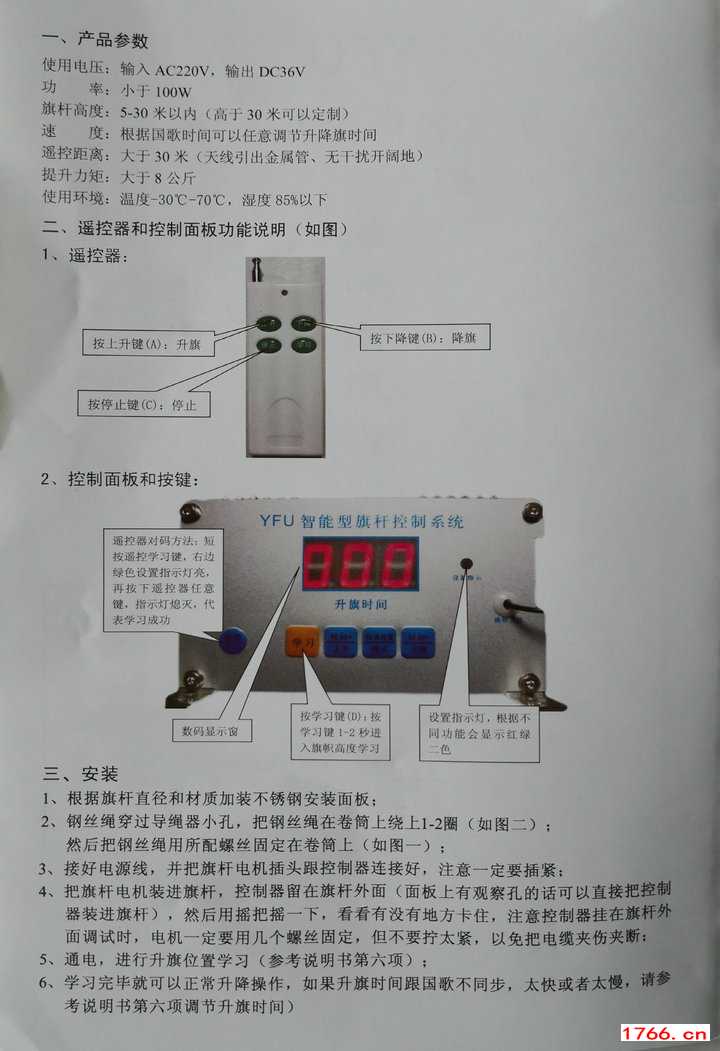

一、產品參數使用電壓：輸入AC220V，輸出DC36V功率：小于100W，旗桿高度：5-30米以內(高于30米可以定制) 升旗速度：根據國歌時間可以任意調節升降旗時間
電動旗桿的遙控器遙控距離：大于30米(天線引出金屬管、無干擾開闊地）旗桿電機的提升力矩：大于8公斤

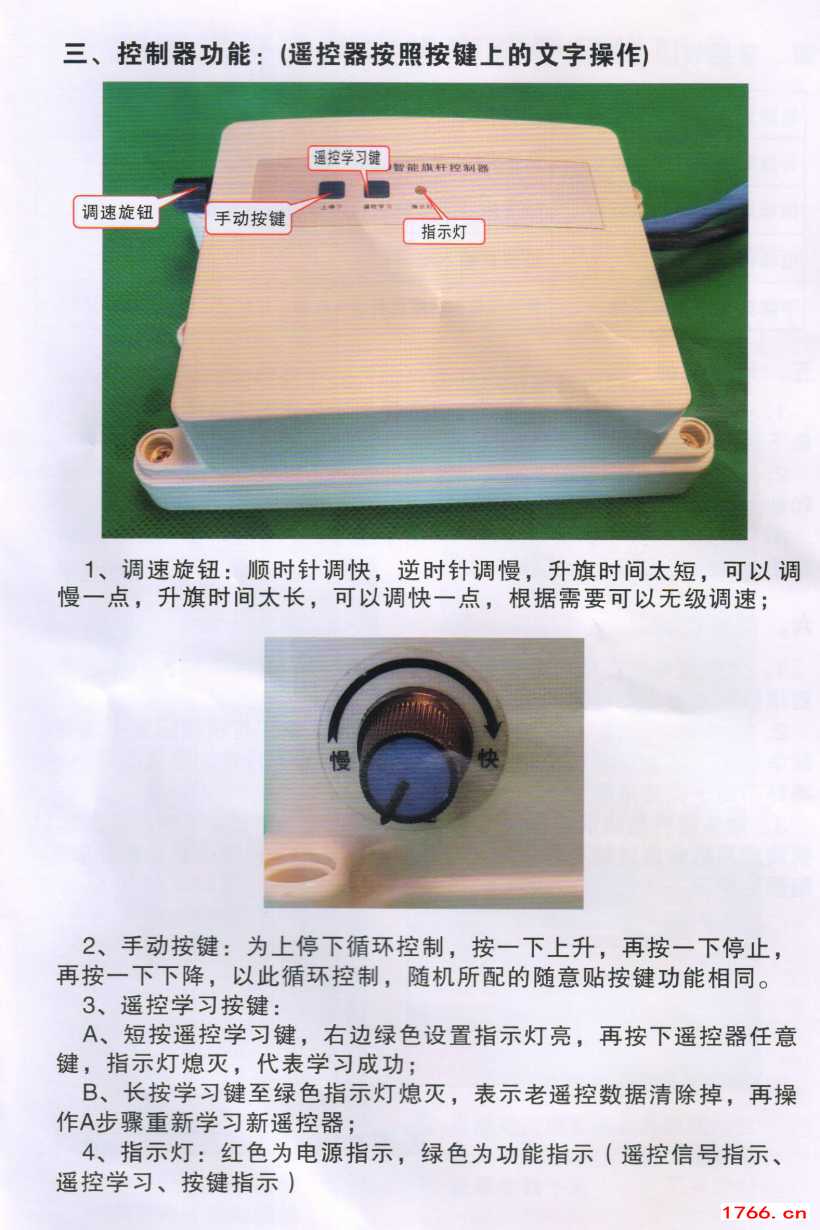

使用環境：溫度-30℃-70℃，濕度85%以下二、遙控器和控制面板功能說明(如圖）

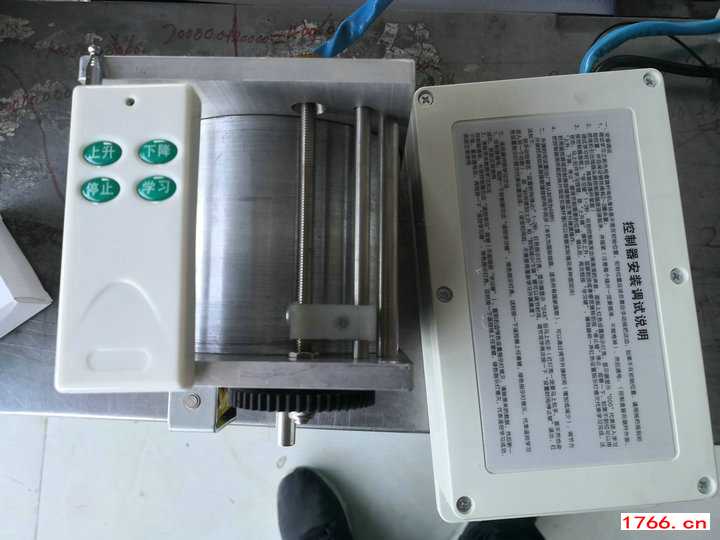

1、電動旗桿遙控器：按下降鍵(B)：降旗，按上升鍵(A)：升旗，按停止鍵(C)：停止

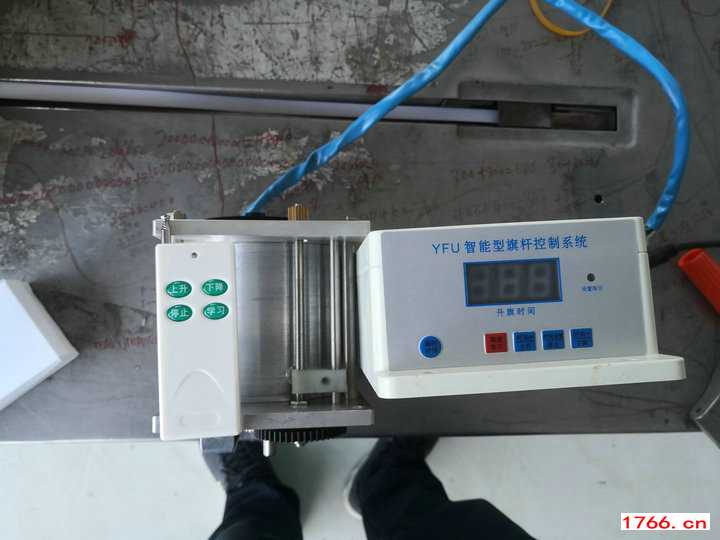

2、控制面板和按鍵：YFU旗桿控制器，智能型旗桿控制系統，遙控器對碼方法：短，按遙控學習鍵，右邊，綠色設置指示燈亮，再按下遙控器任意，升旗時間鍵，指示燈熄滅，代表學習成功
學習，按學習鍵(D)：按學習鍵1-2秒進，設置指示燈，根據不，數碼顯示窗，同功能會顯示紅綠，入旗幟高度學習。
2、yfu電動旗桿控制面板和按鍵：YFU智能型旗桿控制系統遙控器對碼方法：短按遙控學習鍵，右邊綠色設置指示燈亮，再按下遙控器任意，升旗時間鍵，指示燈熄滅，代表學習成功，按學習鍵(D)：按學習鍵1-2秒進，設置指示燈，根據不
數碼顯示窗，同功能會顯示紅綠，入旗幟高度學習。

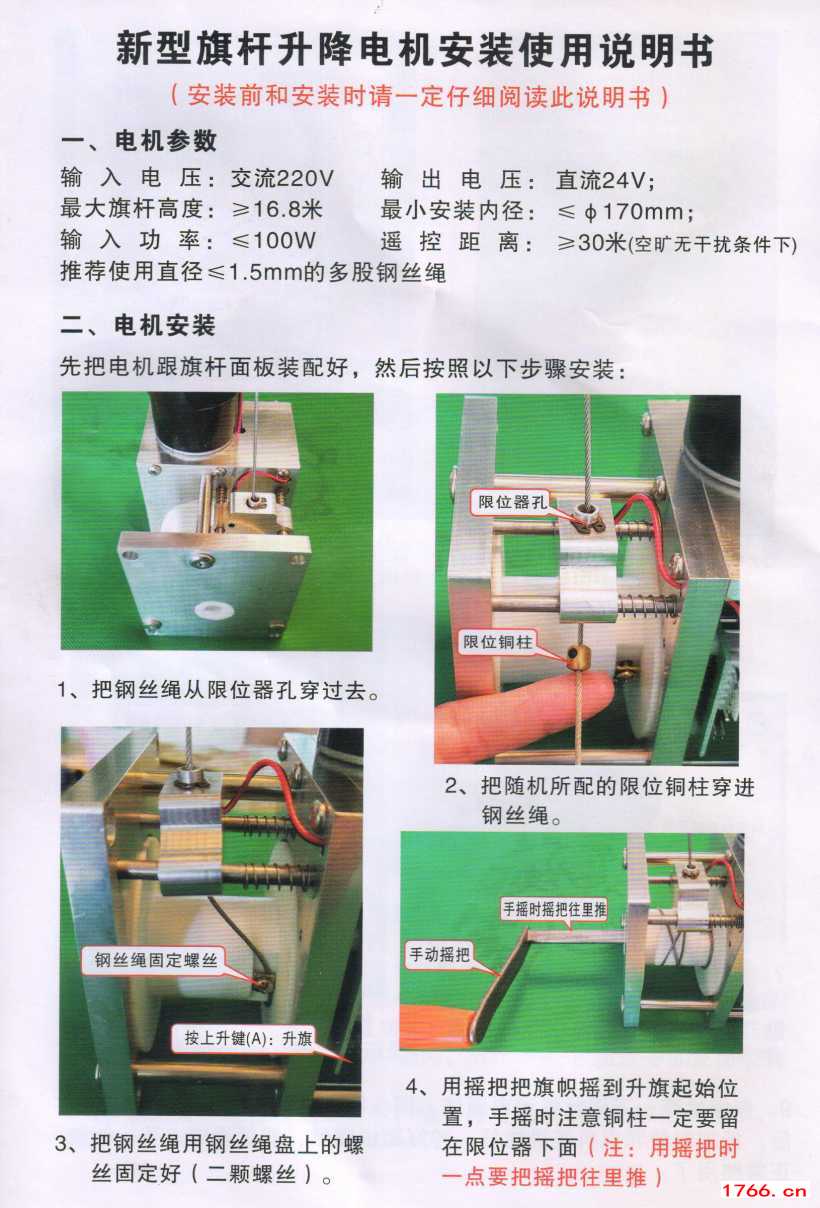

三、電動旗桿安裝
1、根據旗桿直徑和材質加裝不銹鋼安裝面板；

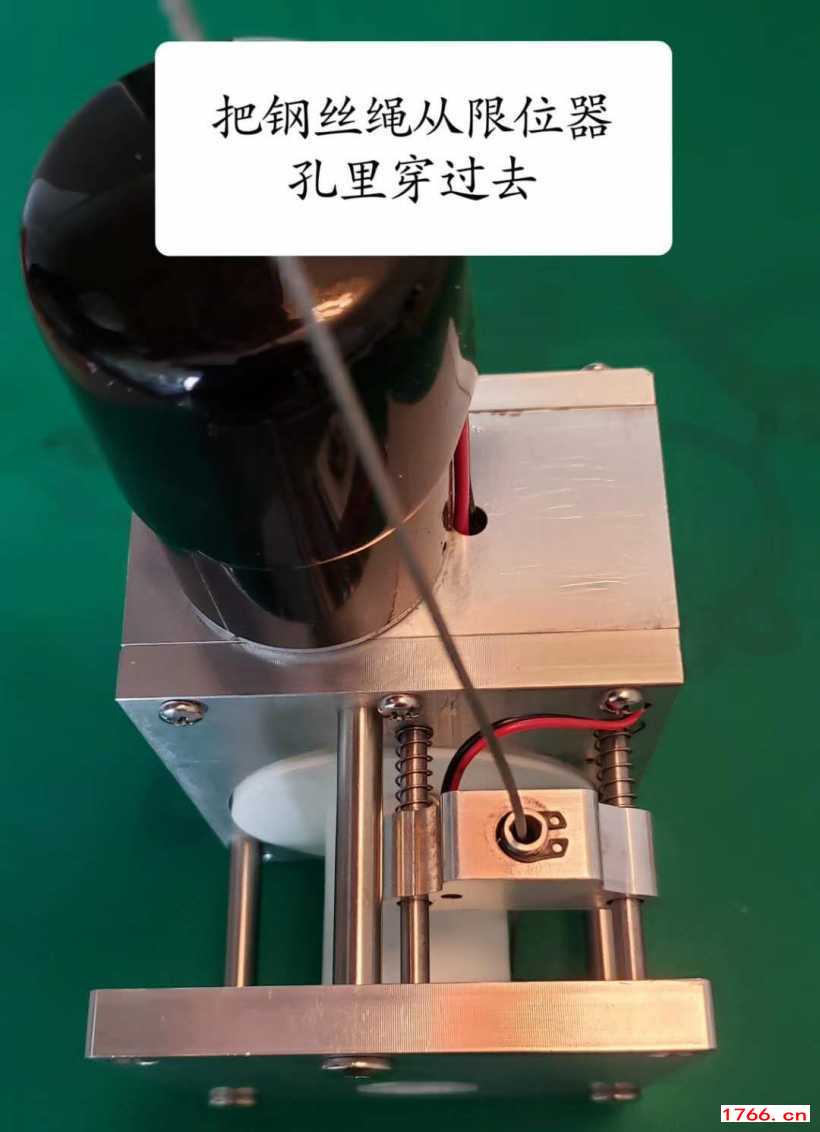

2、鋼絲繩穿過導繩器小孔，把鋼絲繩在卷筒上繞上1-2圈（如圖二)；然后把鋼絲繩用所配螺絲固定在卷筒上(如圖一）；

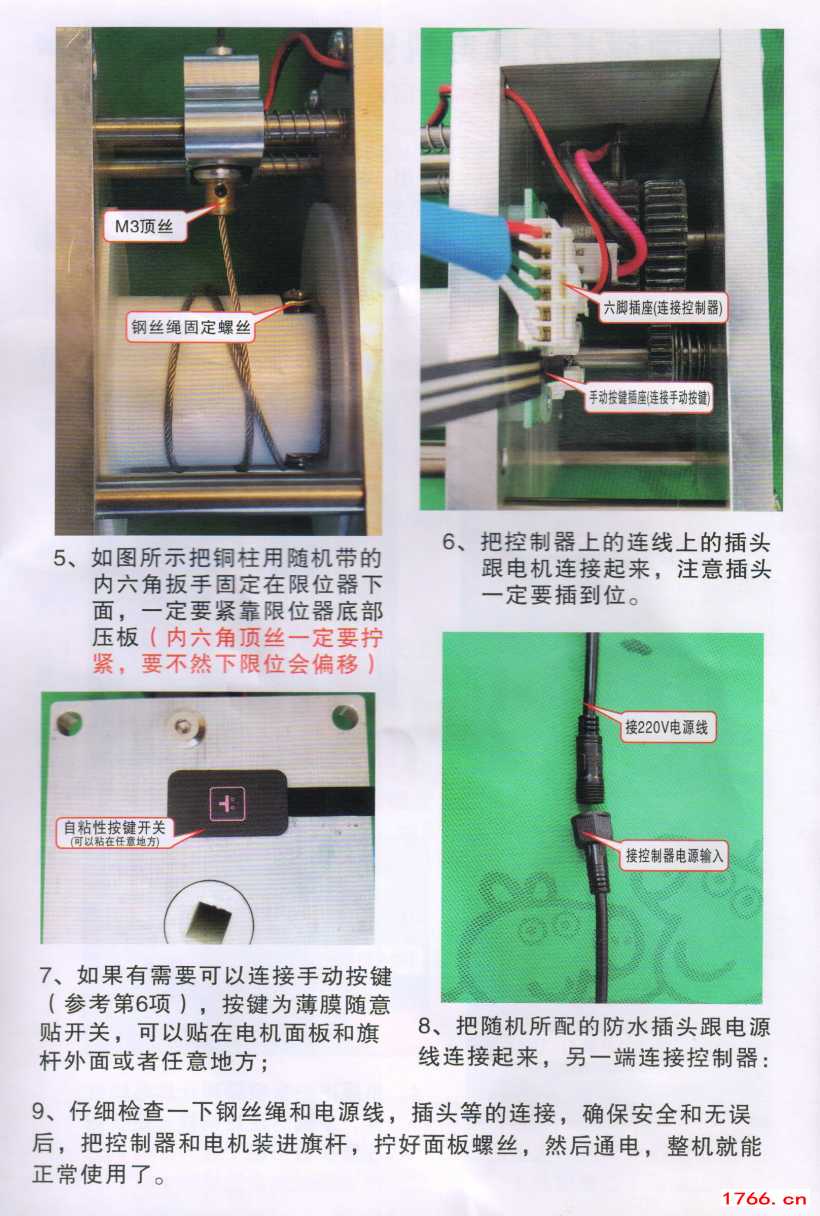

3、接好電源線，并把旗桿電機插頭跟控制器連接好，注意一定要插緊；
4、把旗桿電機裝進旗桿，控制器留在旗桿外面(面板上有觀察孔的話可以直接把控制器裝進旗桿)，然后用搖把搖一下，看看有沒有地方卡住，注意控制器掛在旗桿外面調試時，電機一定要用幾個螺絲固定，但不要擰太緊，以免把電纜夾傷夾斷；
5、通電，進行升旗位置學習(參考說明書第六項）；
6、學習完畢就可以正常升降操作，如果升旗時間跟國歌不同步，太快或者太慢，請參考說明書第六項調節升旗時間)
3、在雨季、冬季等季節，請保持控制器通電狀態，以防結露現象損壞電機線圈和控制器電子元器件；
4、本裝置最好不要長期不用，長期不用里面的齒輪等部件上的油脂會凝固，導致轉動不靈會燒毀電機；
八、保修說明
1、本旗桿電機在銷售之日起，發生故障，半年之內包換，一年之內免費維修(更換零件需收取成本費）：
2、人為損壞、摔碰、極端天氣（狂風暴雨）或不可抗拒因素（地震、戰爭等）進水漏水或大風、冰凍天氣使用等原因?qū)е碌碾姍C(jī)或控制器損壞不屬于保修范圍；
3、購買旗桿電機請選用合適的型號，電機和控制器如果有改裝、私自拆裝或用砂輪磨過鉆孔等現象，自動取消保修約定，控制器必須在外觀無磨損的情況下才能實行包換。

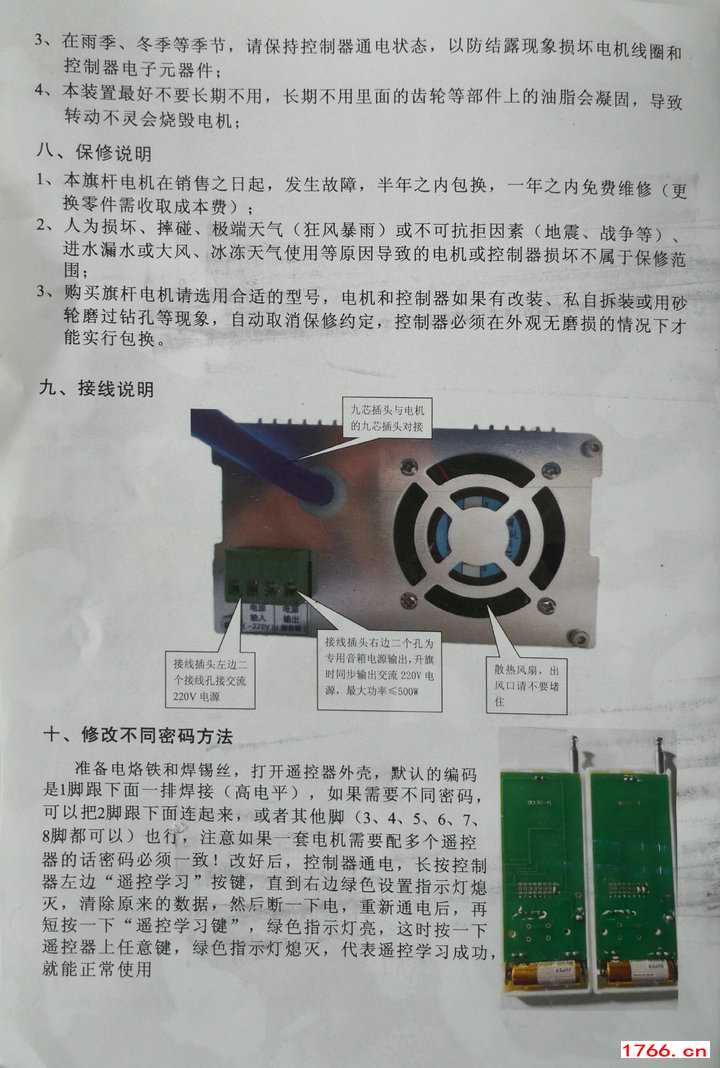

九、電動旗桿電機接線說明
九芯插頭與電機，的九芯插頭對接，接線插頭右邊二個孔為專用音箱電源輸出，升旗時同步輸出交流220V電源，最大功率≤500W，接線插頭左邊二散熱風扇，出個接線孔接交流220V電源風口請不要堵住。
十、修改不同密碼方法
準備電烙鐵和焊錫絲，打開遙控器外殼，默認的編碼是1腳跟下面一排焊接(高電平)，如果需要不同密碼，可以把2腳跟下面連起來，或者其他腳(3、4、5、6、7、8腳都可以)也行，注意如果一套電機需要配多個遙控器的話密碼必須一致！改好后，控制器通電，長按控制器左邊“遙控學習”按鍵，直到右邊綠色設置指示燈熄滅，清除原來的數據，然后斷一下電，重新通電后，再短按一下“遙控學習鍵”，綠色指示燈亮，這時按一下遙控器上任意鍵，綠色指示燈熄滅，代表遙控學習成功，就能正常使用

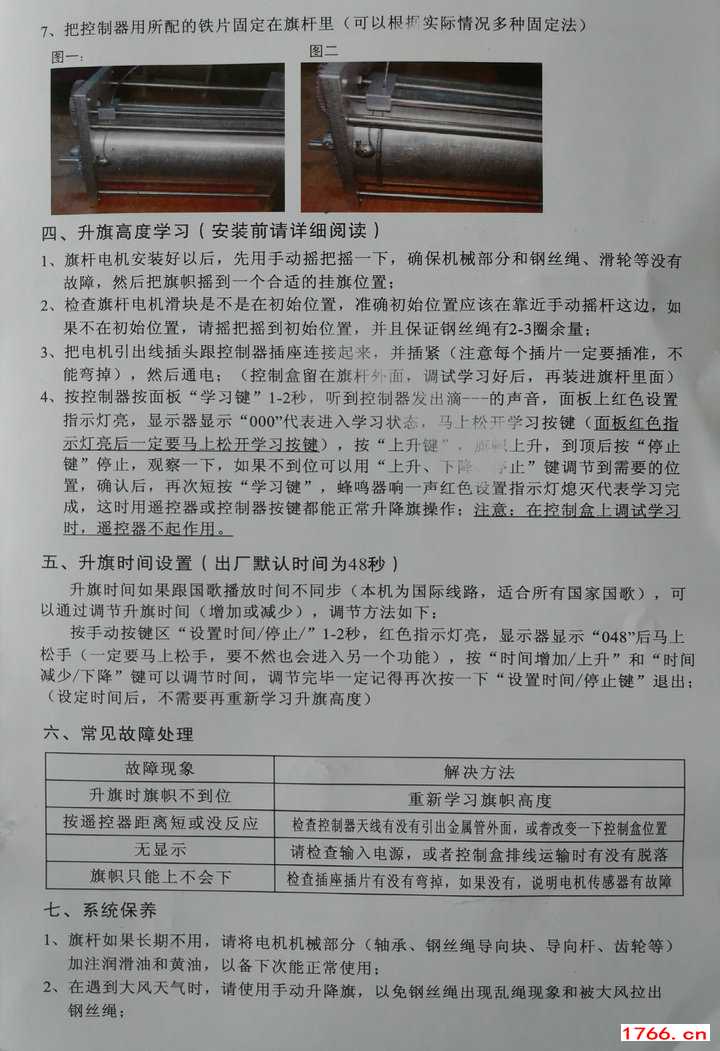

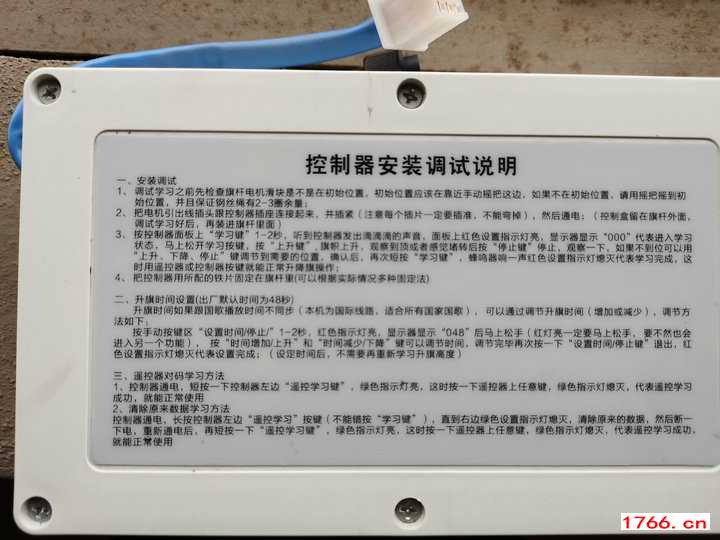

四、升旗高度學習（安裝前請?jiān)敿?xì)閱讀）

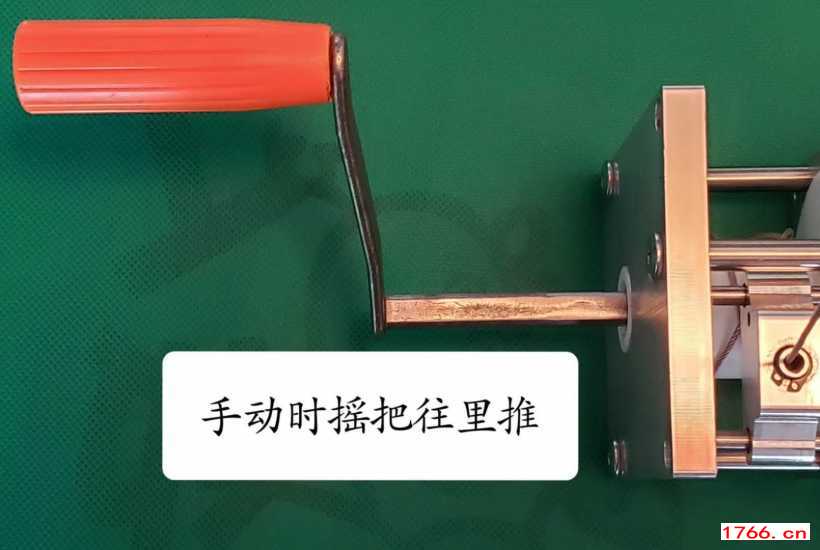

1、旗桿電機安裝好以后，先用手動搖把搖一下，確保機械部分和鋼絲繩、滑輪等沒有故障，然后把旗幟搖到一個合適的掛旗位置；
2、檢查旗桿電機滑塊是不是在初始位置，準確初始位置應該在靠近手動搖桿這邊，如果不在初始位置，請搖把搖到初始位置，并且保證鋼絲繩有2-3圈余量；
3、把電機引出線插頭跟控制器插座連接起來，并插緊(注意每個插片一定要插準，不能彎掉)，然后通電；(控制盒留在旗桿外面，調試學習好后，再裝進旗桿里面)
4、按控制器按面板“學習鍵”1-2秒，聽到控制器發出滴---的聲音，面板上紅色設置指示燈亮，顯示器顯示“000”代表進入學習狀態，馬上松開學習按鍵(面板紅色指示燈亮后一定要馬上松開學習按鍵)，按“上升鍵”，旗識上升，到頂后按“停止鍵”停止，觀察一下，如果不到位可以用“上升、下降 止”鍵調節到需要的位置，確認后，再次短按“學習鍵”，蜂鳴器響一聲紅色設置指示燈熄滅代表學習完成，這時用遙控器或控制器按鍵都能正常升降旗操作；
注意：在控制盒上調試學習時，遙控器不起作用。
五、升旗時間設置(出廠默認時間為48秒）
升旗時間如果跟國歌播放時間不同步(本機為國際線路，適合所有國家國歌），可以通過調節升旗時間(增加或減少)，調節方法如下：
按手動按鍵區“設置時間/停止/”1-2秒，紅色指示燈亮，顯示器顯示“048”后馬上松手(一定要馬上松手，要不然也會進入另一個功能)，按“時間增加/上升”和“時間減少/下降”鍵可以調節時間，調節完畢一定記得再次按一下“設置時間/停止鍵”退出；
(設定時間后，不需要再重新學習升旗高度）

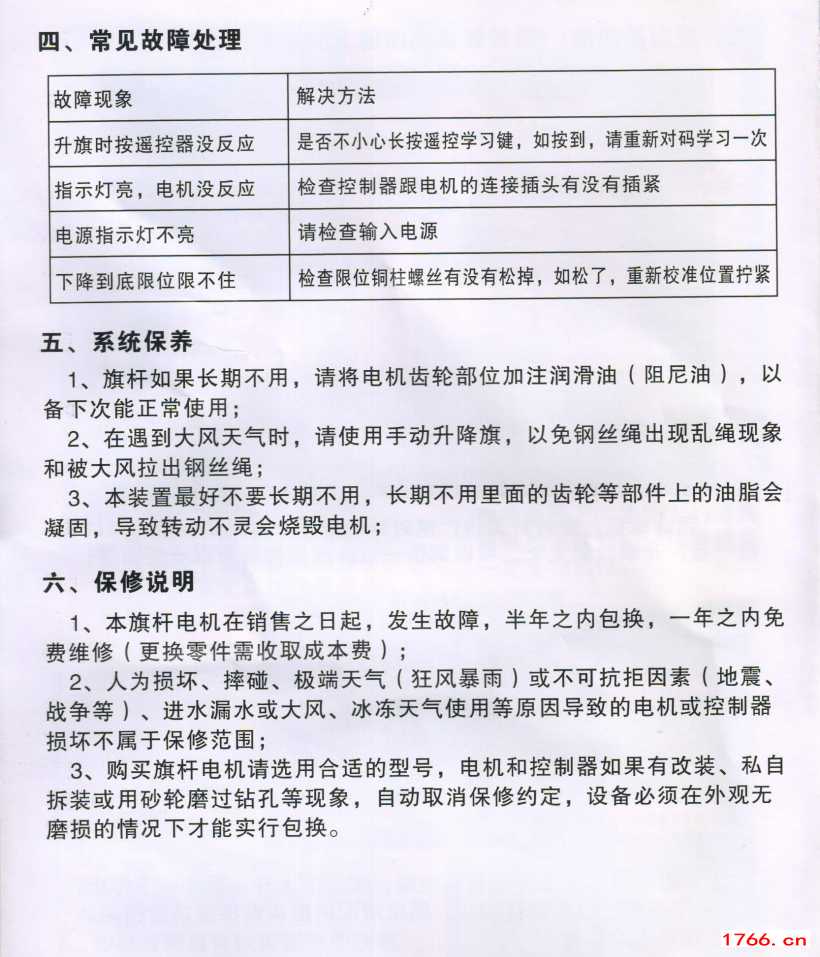

六、常見故障處理故障現象，解決方法：升旗時旗幟不到位按遙控器距離短或沒反應重新學習旗幟高度
檢查控制器天線有沒有引出金屬管外面，或著改變一下控制盒位置請檢查輸入電源，或者控制盒排線運輸時有沒有脫落檢查插座插片有沒有彎掉，如果沒有，說明電機傳感器有故障。
無顯示，旗幟只能上不會下
七、系統保養：電動旗桿常見故障，旗桿如果長期不用，請將電機機械部分(軸承、鋼絲繩導向塊、導向桿、齒輪等加注潤滑油和黃油，以備下次能正常使用；在遇到大風天氣時，請使用手動升降旗，以免鋼絲繩出現亂繩現象和被大風拉出鋼絲繩：
