新型智能電動旗桿電機控制系統說明書

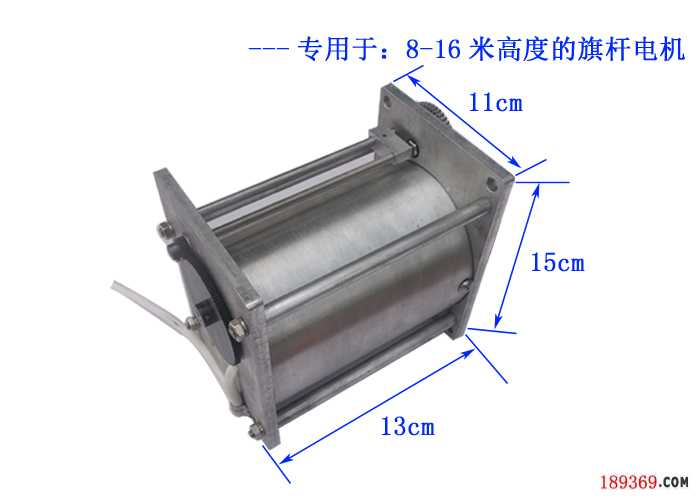

一、電動旗桿電機產品簡介

本電動旗桿電機控制系統由旗桿電機和控制器二部分組成，本系統為本公司的最新產品，運用了多項智能化傳感技術，與傳統的旗桿電機相比增加了以下功能：

1、采用24V低電壓控制，在旗桿管子悶氣潮濕的環境里沒有漏電的危險；

2、采用精確的位置傳感器，哪怕停電后手動升旗或降旗到任何位置，來電后正常遙控操作，絕不會出現亂繩或者不到位的現象；

3、具有過載保護功能，在大風天氣等極端條件下萬一發生亂繩、機械部件卡住等情況下，裝置的自動過載保護功能會讓電機停下來，保護系統不會造成機械性破壞；

4、用高靈敏傳感器替代了傳統的升旗限位開關，使安裝和使用更簡單，基本實現傻瓜式操作；

5、小型化，本控制系統A型產品最小可以在直徑160mm的旗桿中使用，并且旗桿高度可以達到13米左右；

6、新型離合裝置，可以讓旗桿電機在手動操作時完全脫離減速箱的阻力，使手動操作變的更輕松；

7、采用稀土電機，力矩超大；

二、電動旗桿電機產品參數

使用電壓：輸入AC220V，輸出DC24V

功    率：根據旗桿高度20-100W可調

旗桿高度：30米以?xún)?nèi)

速    度：A型：0.36米/秒

B型：根據國歌長短調節升降旗速度

遙控距離：大于30米（天線引出金屬管、開闊地）

提升力矩：大于10公斤

使用環境：溫度-30℃-70℃，濕度85%以下

 三、電動旗桿電機遙控器和控制面板功能說明（如圖）

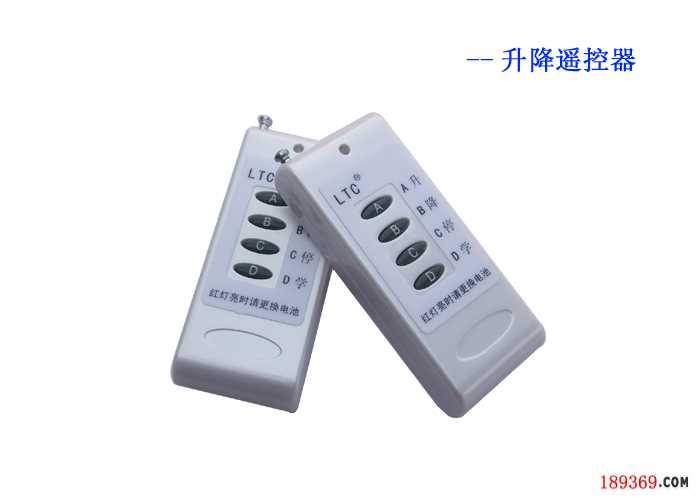

 1、遙控器：

遙控器按鍵操作說明：按上升鍵(A)：升旗；

按下降鍵(B)：降旗；

 按停止鍵(C)：停止；

按學習鍵(D)5秒以上：進入旗幟高度學習

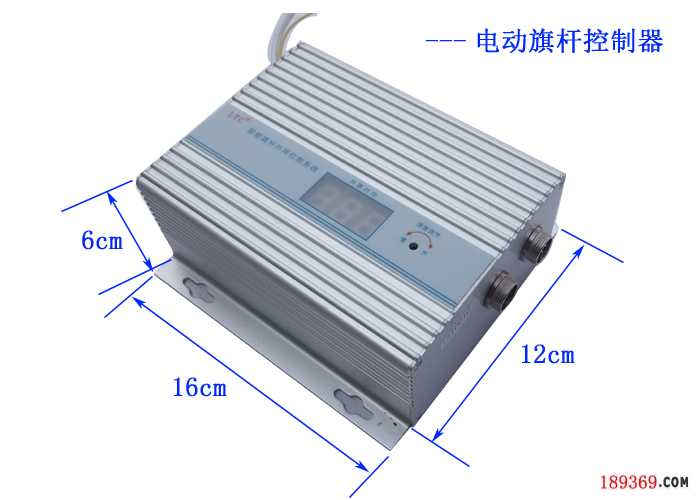

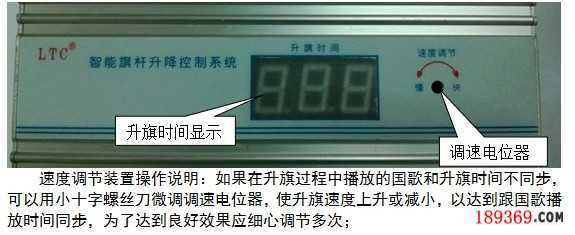

2、控制面板：

五、電動旗桿安裝

1、 根據錐形旗桿直徑和材質加裝安裝面板；

2、 鋼絲繩穿過導線器小孔，把鋼絲繩用所配螺絲固定在卷筒上；

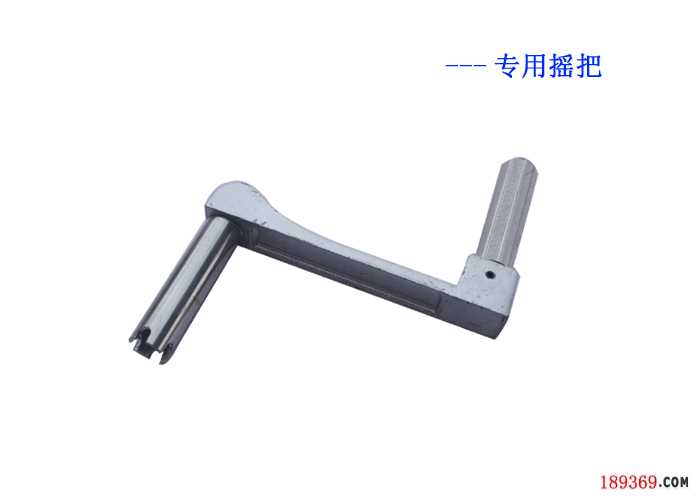

3、 用搖把把鋼絲繩在卷筒上繞上1-2圈；

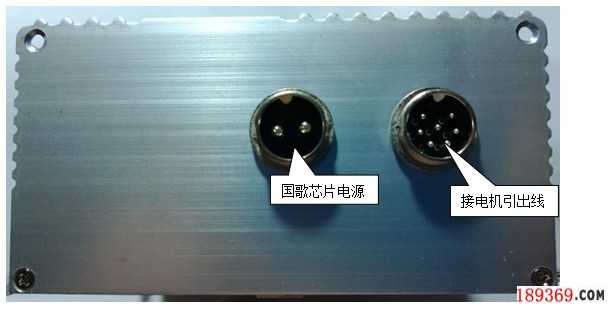

4、 接好電源線，并把旗桿電機插頭跟控制器連接好，注意一定要插緊；

5、 把旗桿電機固定到旗桿上，然后用搖把手動升旗降旗一次；

6、 通電，進行升旗位置學習（參考說明書第六項）；

7、 學習完畢就可以正常升降器操作，如果升旗時間跟國歌不同步，或者太快太慢，請參考說明書第二項調節升旗速度）

六、升旗位置學習

1、 旗桿電機安裝好以后，先用手動功能進行升旗降旗一次，以保證旗桿電機機械部分和鋼絲繩沒有故障，然后把旗幟降到一個合適的初始位置；

2、 檢查旗桿電機滑塊是不是在初始位置，準確初始位置應該在靠近手動搖桿這邊，如果不在初始位置，請手動調到初始位置；

3、 把旗桿電機引出線插頭跟控制器插座連接起來，并插緊，然后通電；

4、 長按遙控器設定鍵鍵5秒以上，聽到控制器蜂鳴器發出長滴---的聲音進入學習狀態，按遙控器上升鍵，旗幟自動上升，到位后會自動停止，蜂鳴器鳴一聲，表示自動完成學習，然后可以用電動旗桿遙控器正常操作。

5、 如果旗幟不用升到頂，可以按設定鍵進入學習狀態后，按上升鍵到指定位置，然后按停止，再按設定鍵確定即可；

七、電動旗桿常見故障處理

八、系統保養

1、 旗桿如果長期不用，請將電機機械部分（軸承、鋼絲繩導向塊、導向桿、齒輪等）加注潤滑油和黃油，以備下次能正常使用；

2、 在遇到大風天氣時，請使用手動升降旗，以免鋼絲繩出現亂繩現象；

3、 請經常檢查鋼絲繩頂端和尾端磨損情況，如有斷絲現象，請及時更換；

4、 在雨季、冬季等季節，請保持控制器通電狀態，以防結露現象損壞電機線圈和控制器電子元器件；

九、保修說明

1、 電動旗桿電機在銷售之日起，發生故障，一年之內包換，二年之內免費維修（更換零件需收取成本費）；

2、 人為損壞、極端天氣（地震、大風天氣使用導致?lián)p壞）、進水漏水導致的電機或控制器損壞等不屬于保修范圍；

3、 電動旗桿控制器保修同電機保修；
