平臺安全防護物資參考尺寸及材料

一、不銹鋼圍欄（1.65m*2m）塊，立桿根。

1.遮攔板高度為1650mm，寬度2000mm，框架為不銹鋼材質，包邊方管40*25mm平布，框架厚度25mm，中間增加支撐。兩面用板材遮蓋，板材為防潮、防水、耐火、光面材料，底色為藍色。

2.立柱直徑為50mm不銹鋼管，管厚度不低于0.8mm，其總高度1850mm，立柱頂部球形設計，底座采用50mm不銹鋼管，寬度400mmT形底支腿。

3.檢修圍欄之間使用銷釘或掛鉤連接（圓形），板兩側掛件上下間距為1000mm距中布置。安裝后，遮欄板下沿距離地面120mm；

4.每塊遮板按公司統一規定展板內容制作，印刷品質為噴繪或?qū)懻鎽?hù)外廣告印刷。

尺寸要求與圖示效果。

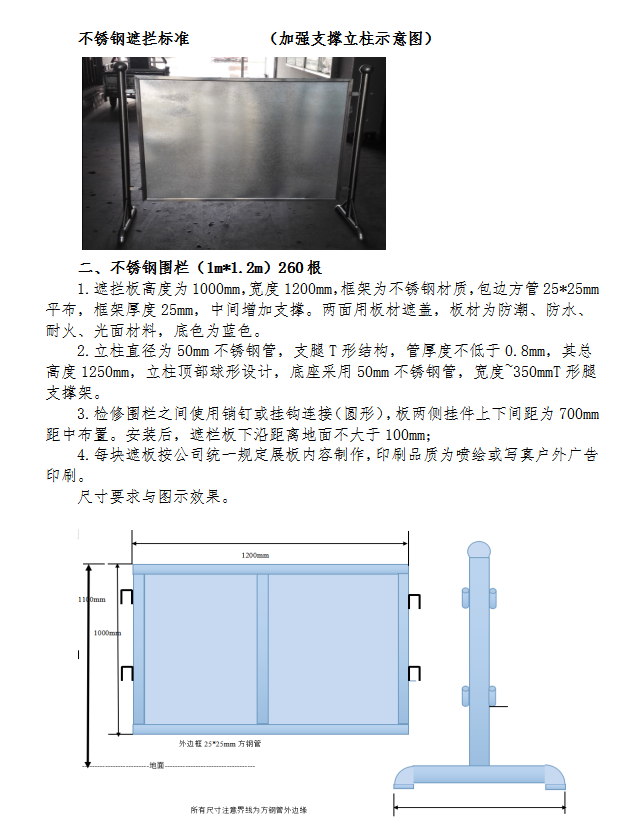

不銹鋼遮攔標準（加強支撐立柱示意圖）

二、不銹鋼圍欄（1m*1.2m）根

1.遮攔板高度為1000mm，寬度1200mm，框架為不銹鋼材質，包邊方管25*25mm平布，框架厚度25mm，中間增加支撐。兩面用板材遮蓋，板材為防潮、防水、耐火、光面材料，底色為藍色。

2.立柱直徑為50mm不銹鋼管，支腿T形結構，管厚度不低于0.8mm，其總高度1250mm，立柱頂部球形設計，底座采用50mm不銹鋼管，寬度~350mmT形腿支撐架。

3.檢修圍欄之間使用銷釘或掛鉤連接（圓形），板兩側掛件上下間距為700mm距中布置。安裝后，遮欄板下沿距離地面不大于100mm；

4.每塊遮板按公司統一規定展板內容制作，印刷品質為噴繪或?qū)懻鎽?hù)外廣告印刷。

尺寸要求與圖示效果。
