旗桿升 旗 臺 施 工 方 案
編 制 人 ：
審 核 人 ：
批 準 人 ：
一、材料準備
砂子、水泥、灰砂磚、水、C25混凝土、12.8m旗桿一根，12m旗桿兩根，及其預埋件、扁鐵等，震動器，模板，鋼筋。
二、機具準備
卷尺、木抹子、線墜、卷尺、鐵水平尺、皮數桿、水桶等電動板手。
三、作業條件
1.旗臺定位線放完畢,經項目人員驗收合格;
2.人員、機具、材料已經準備齊全,機具完好,材料合格:
3.所有進場施工人員均進行三級教育培訓,培訓考核合格后方可上崗施工。
四、操作工藝
1. 工藝流程: 測量放線一挖基礎一 基礎平整一墊層澆筑一測量放線一鋼筋綁扎--旗桿底座預埋-模板支設--混凝土澆筑至-250mm--安裝旗桿--混凝土澆筑至面層--基貼面磚 一驗收
2.測量放線:依據總平面圖設計,準確定位出旗臺位置尺寸。具體尺寸及做法見做法圖所示。
3.挖基礎:基礎開挖至地面-550mm，澆筑50mm墊層方便放線，砌筑500mm高磚模。
4.澆筑旗臺:旗臺采用鋼筋混凝土材質。鋼筋綁扎完成后，進行預埋件的定位放置，第一次澆筑至-250mm處，安裝旗桿，見附圖,待旗桿安裝完畢后,上方澆灌C25 混凝土250mm厚。

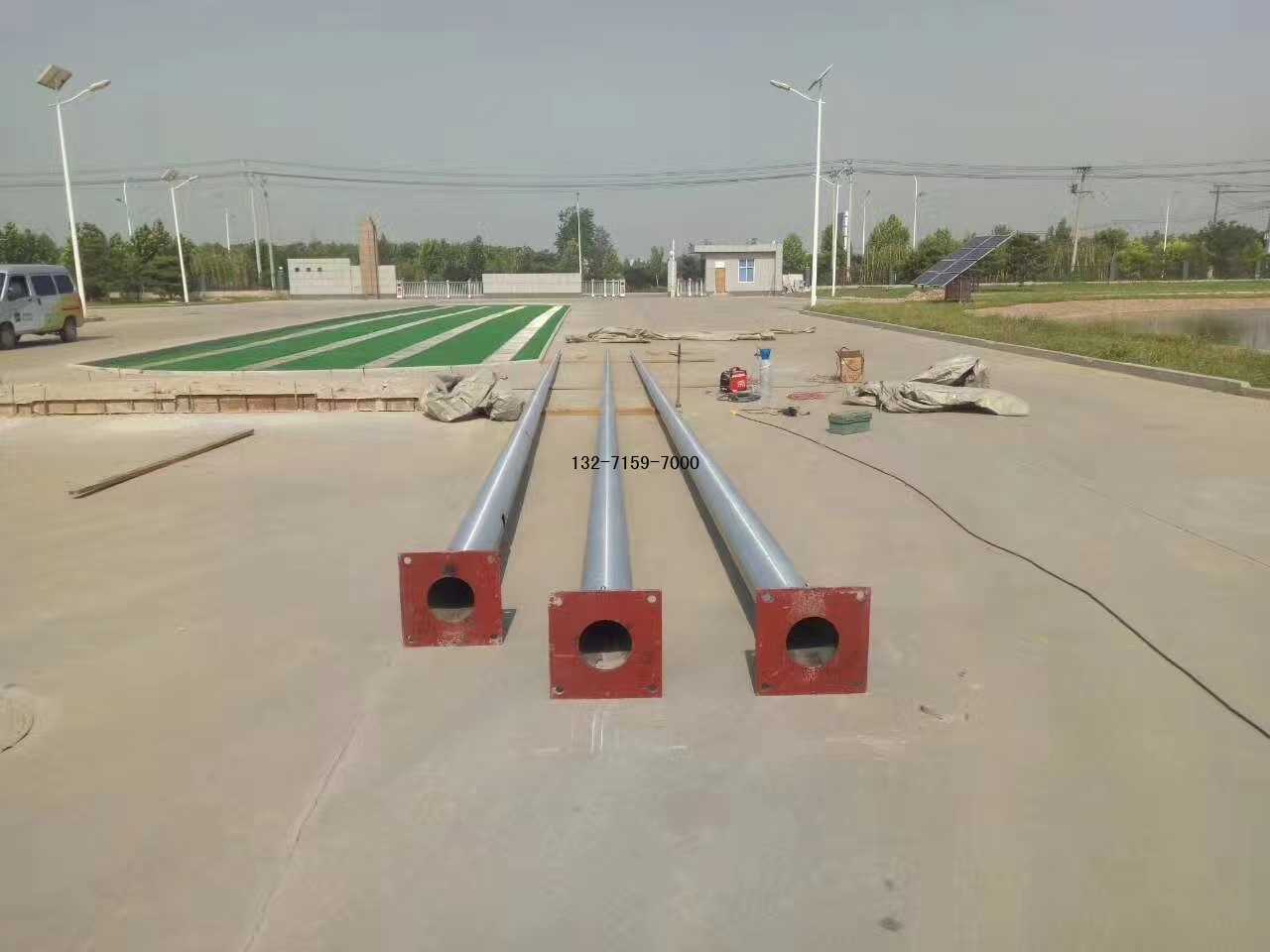

5.安裝旗桿:旗桿采用不銹鋼管,中間旗桿高 12800mm(外漏),兩側旗桿 高12000mm(外漏),旗桿間距1500mm兩側據旗臺側面各650mm見做法圖。
6.貼磚:砌筑完成后粘貼深紅色面磚。
7.旗臺正面為"公司標志+興盾集團有限公司",材質為亞克力雕刻: 中文字體采用漢儀大黑簡,英文字體采用Airal-Bold:顏色為標準色;LOGQ 長為3500mm距兩邊均為400mm ，
五. 質量標準
1、主控項目
1.1砌體、面磚砂漿必須飽滿密實。 飾面磚接縫應平直、光滑。
1.2混凝土振搗應密實，不得出現蜂窩、孔洞、露筋、縫隙、夾渣等缺陷，外觀不應有嚴重質量缺陷；混凝土外觀不應有嚴重質量缺陷；
1.3混凝土結構不應有影響結構結構性能和使用功能的尺寸偏差；混凝土設備基礎不應有影響結構結構性能和設備安裝的尺寸偏差；
1.4混凝土的強度等級必須符合設計要求；
1.5混凝土運輸、澆筑、間歇全部時間不應超過混凝土初凝時間。
2、一般項目
六.成品保護
1、預埋件加工及安放完成后，嚴格執行成品保護制度，杜絕施工過程中對 預埋件的人為損傷及破壞。
2、在澆筑過程中，振倒棒應避免與預埋件直接接觸，在預埋件附近，需小 心謹慎，邊振搗邊觀察預埋件，及時校正預埋件位置。保證其不產生過大位移。
3、砼成型后，需加強養護，防止砼產生干縮變形引起預埋件內空鼓，確保 預埋件施工質量。
4、剛貼鋪好的面磚嚴禁磕碰，做好成品保護。
七、安全、環保措施
1、嚴格禁止與施工無關人員進入現場。
2、施工場內材料要堆放整齊，嚴禁亂擺、亂放。
3、現場不施工的機械要及時切斷電源，防止觸電。
4、做到"工完場清"，做好文明施工工作。
