LTC-2014款新型智能旗桿控制系統

安裝和使用說明書

（安裝前請認真閱讀本說明書）

    特別請?jiān)敿?xì)閱讀說明書第六不分（升旗高度學習)和第七部分（速度設置）請注意！旗桿電機后面的鋁合金齒輪連接的是位置傳感器，受重力后會導致傳感器損壞，故障現象為學習完后不能下降，所以安裝運輸時一定要小心！

全國客服電話：400-100-1279

鄭州聯同創金屬制品有限公司

一、產品簡介

電動旗桿控制系統由旗桿電機和控制器二部分組成，2014款電動旗桿控制系統為同創旗桿公司的最新產品，運用了多項智能傳感技術，與傳統的電動旗桿電機相比有以下新特點：

1.采用24V低電壓控制，杜絕了在旗桿管子悶氣潮濕的環境里漏電的危險；

2.采用精密的位置傳感器，哪怕停電后手動升旗或降旗到任何位置，來電后正常遙控操作都能使旗幟精確到位，絕不會出現亂繩或者不到位的現象；

3.具有過載保護功能，在大風天氣等極端條件下萬一發生鋼絲繩、機械部件卡住的情況下，裝置的自動過載保護功能會讓電機停下來，保護系統不會造成機械性破壞；

4.用高靈敏傳感器替代了傳統的升旗限位開關，使安裝的調試更簡單，基本實現傻瓜式操作；

5.小型化，本控制系統A型產品最小可以在直徑160mm的旗桿中使；用，并且旗桿高度可以達到13米左右；

6.新型離合裝置，可以讓旗桿電機在手動操作時完全脫離減速箱的阻力，使手動操作變的更輕松；

7.采用稀土材料電機，力矩超大；

8.無級調速功能，可以讓升旗時間跟任何一個國家的國歌同步；

二、產品參數

使用電壓：輸入AC220V，輸出DC24V

功率：根據旗桿高度20-100W

旗桿高度：30米以內（特殊高度可以定制）

速度：根據國歌時間可以任意調節升降旗速度

遙控距離：大于30米（天線引出金屬管、開闊地）

提升力矩：大于10公斤

使用環境：溫度-30℃-70℃，濕度85％一下

三、遙控器和控制面板功能說明（如圖）

 1.遙控器：

               遙控器按鍵操作說明：按上升鍵（A）：升旗；

                                   按下降鍵（B）：降旗；

                                   按停止鍵（C）：停止；

                                   按學習鍵（D）：按8秒以上，進入旗幟高度學習

2.控制面板：

升旗時間顯示:顯示升旗時間和速度設定值；

設置指示燈：當進入學習狀態或速度設置狀態時，指示燈亮；

四、控制器按鍵說明（如圖)

五、安裝

1、根據旗桿直徑和材質加裝安裝面板；

2、鋼絲繩穿過導線器小孔，把鋼絲繩用所配螺絲固定在卷筒上（如圖一）；

3、用搖把把鋼絲繩在卷筒上繞上1-2圏（如圖二）；

4、接好電源線，并把旗桿電機插頭跟控制器連接好，注意一定要插緊；

5、把旗桿電機固定在旗桿上，然后用搖把手動升旗降旗一次；

6、通電，進行升旗位置學習（參考說明書第六項）；

7、學習完畢就可以正常升降操作，如果升旗時間跟國歌不同步，太快或者太慢，請參考說明書第七項調節升旗速度）

六、升旗高度學習

   1、旗桿電機安裝好以后，先用手動功能進行升旗降旗一次，以保證機械部分和鋼絲繩沒有故障，然后把旗幟降到一個合適的初始位置；

   2、檢查旗桿電機滑塊是不是在初始位置，準確初始位置應該在靠近手動搖桿這邊，如果不在初始位置，請手動調到初始位置；

   3、把電機引出線插頭跟控制器插座連接起來，并插緊，然后通電；

   4、長按遙控器學習鍵8秒以上或控制器上手動學習鍵3秒，聽到控制器蜂鳴器發出長滴---的聲音，面板上設置指示燈亮，顯示器顯示”000“代表進入學習狀態，按遙控器或手動上升鍵，旗幟自動上升，到位后會自動停止，蜂鳴器鳴一聲，設置指示燈熄滅，顯示器顯示上升時間，表示自動完成學習，然后用遙控器或手動按鍵就能正常操作。

5、如果旗幟不用升到頂，可以按遙控器或手動設定鍵進入學習狀態后，按上升鍵到指定位置，然后按停止鍵，再按設定鍵確定即可；

七、電動旗桿控制器速度設置

升旗時間如果跟國歌播放時間不同步（本機為國際線路，適合所有國家國歌），可以用通過調節升旗都市（加快或減慢），調節方法如下：（調節前先看下次升旗時間，以便可以決定調節多大范圍）

按手動按鍵區”停止/速度設定鍵“3秒，蜂鳴器發出“滴滴”二聲，設定指示燈亮，顯示器顯示”Fxx”(XX代表速度值，從“0-31”表示都市由慢到快，0最慢，31最快），然后按“上升/快”和“下降/慢”鍵調節速度，升旗時間如果跟國歌時間相差不大，可以少調幾個數字，如果相差大，可以多調幾個數字；

比如學習時升到頂?shù)臅r間為40秒，系統預調速度為F-30，那么只需調低到F18-20就行（舉例），調好后，再升旗一次看看時間，以便確認需不需要再次調價，熟練后一般調節1-3次就能實現準確跟國歌同步；調節完畢一定記得再次按一下“速度/停止鍵”記憶并退出；（設定速度后，不需要再重新學習升旗高度）

八、常見故障處理

九、系統保養

1、旗桿如果長期不用，請將電機機械部分（軸承、鋼絲繩導向塊、導向桿、齒輪等）加注潤滑油和黃油，以備下次能正常使用；

2、在遇到大風天氣時，請使用手動升降旗，以免鋼絲繩出現亂繩現象；

3、請經常檢查鋼絲繩頂端和尾端磨損情況，如有斷絲現象，請及時更換；

4、在雨季、冬季等季節，請保持控制器通電狀態，以防結露現象損壞電機線圈和控制器電子元器件；

5、本裝置最好不要長期不用，長期不用里面的齒輪等部件上的油脂會凝固，導致轉動不靈會燒毀電機；

十、保修說明

1、本旗桿電機在銷售之日起，發生故障，一年之內包換，二年之內免費維修（更換零部件收取成本費）

2、人為損壞、摔碰、極端天氣（狂風暴雨）或不可抗拒因素（地震、戰爭等）、進水漏

3、控制器保修同電機保修；

十一、接線說明

     電機插頭線上，多余的三根線接線方式和功能為：紅色、白色（輸出直流12V，如不接請用絕緣膠布包好）接國歌模塊電源輸入，黑色線為天線，加長后引到金屬管外面，可以增加接收距離；

LTC 旗桿電機配置清單：

電動旗桿電機配件標準配置清單：

 1、電動旗桿控制器 一個

 2、電動旗桿電機 一個

 3、手動搖把 一把

 4、升降遙控器 2只

 5、說明書 一份

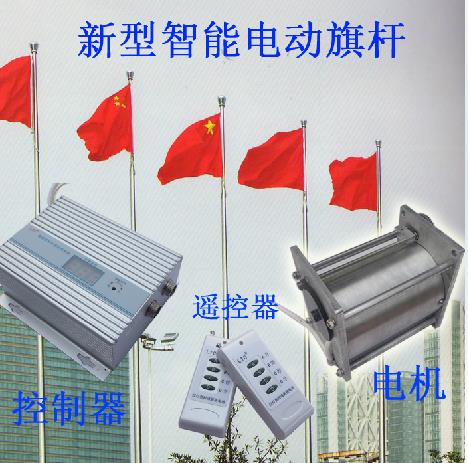

 電動旗桿電機實物拍攝圖片
