2016-7代（LTC）新型智能電動旗桿控制系統

安裝和使用說明書

安裝調試前前請一定認真閱讀本說明書！

特別請詳細閱讀說明書第六部分（升旗高度學習）

請注意：1、電機后面的鋁合金齒輪連接的是位置傳感器，受重力后會導致傳感器損壞，故障現象為學習完

后不能下降，所以安裝運輸時一定要小心！2、本升旗系統設計時是根據短時間運行設計的，所以在調試和使用時盡量避免短時間內連續運行，這樣可能會使電機和控制器發熱損壞。3、學習時長按“學習鍵”紅色設置燈亮或者數字歸零后馬上要松開，要不然會進入另一個功能，長按停止鍵調節時間也同樣如此。4、手動搖把一定要對準銷子插到底！因為帶自鎖功能，拔出來時需要反方向回過一點；5、購買旗桿電機請選用合適的型號，電機如果有改裝、私自拆裝或用砂輪磨過的現象，自動取消保修約定。

旗幟高度學習方法：長按控制盒面板上“學習鍵”，紅色設置指示燈亮，數碼顯示回零進入學習狀態，按上升鍵，到位后按“停止鍵”停止，再按“學習鍵”確認即可（學習狀態下可以按“上升”、“停止”、“下降鍵”調節高度），注意：按學習鍵到紅燈亮時要馬上松開，否則會進入另一個功能！

一、產品簡介

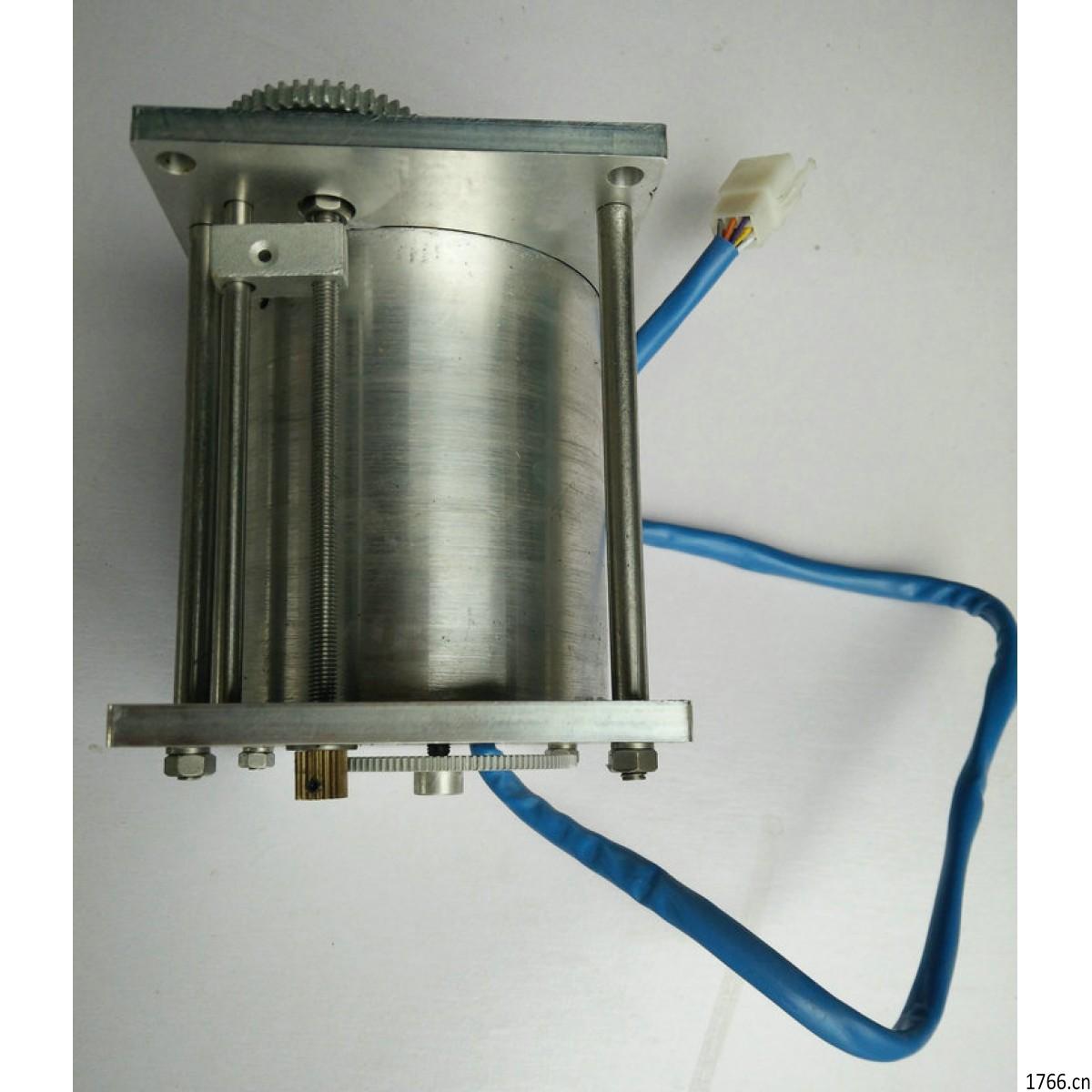

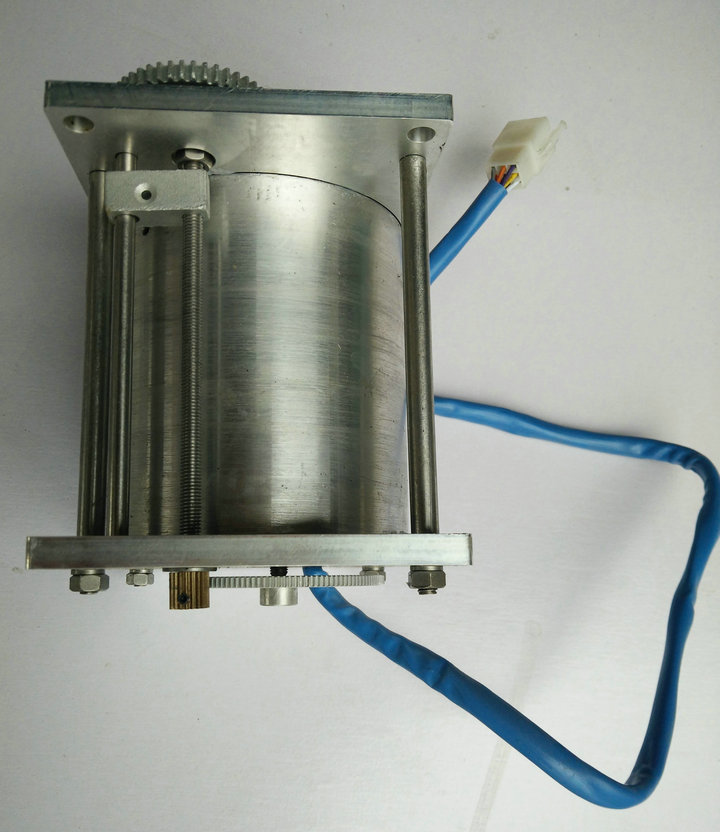

本控制系統由旗桿電機和控制器二部分組成，本系統為本公司的最新產品，運用了多項智能傳感技術，與傳統的旗桿電機相比有以下新特點：1、采用36V安全電壓，杜絕了在旗桿管子悶氣潮濕的環境里漏電的危險；2、由于采用精密的位置傳感器，停電后手動升旗或降旗到任何位置，來電后正常遙控電動操作都能使旗幟精確到位，絕不會出現亂繩或者不到位的現象； 3、用高靈敏傳感器替代了傳統的升旗限位開關，使安裝和調試更簡單，基本實現傻瓜式操作；4、小型化，本控制系統A型產品最小可以在直徑160mm的旗桿中使用，并且旗桿高度可以達到13米左右；5、新型離合裝置，可以讓旗桿電機在手動操作時完全脫離減速箱的阻力，使手動操作變的更輕松；6、采用稀土材料步進電機加精密減速裝置，力矩超大；8、升旗時間可調，可以讓升旗時間跟任何一個國家的國歌同步；

二、產品參數

使用電壓：輸入AC220V，輸出DC36V

功    率：小于100W

旗桿高度：5-30米以內（高于30米可以定制）

速    度：根據國歌時間可以任意調節升降旗時間

遙控距離：大于30米（天線引出金屬管、無干擾開闊地）

提升力矩：大于8公斤

使用環境：溫度-30℃-70℃，濕度85%以下

三、遙控器和控制面板功能說明（如下圖）

1、遙控器：

旗桿遙控器按鍵操作說明：按上升鍵(A)：升旗；

按下降鍵(B)：降旗；

 按停止鍵(C)：停止；

按學習鍵(D)：按5秒以上進入旗幟高度學習（不建議用遙控器學習）

2、控制面板和按鍵：

升旗時間顯示：顯示升旗時間和時間設定值；

設置指示燈：當進入學習狀態或升旗時間設置狀態時，指示燈亮；

四、安裝

1、根據旗桿直徑和材質加裝安裝面板；

2、鋼絲繩穿過導線器小孔，把鋼絲繩用所配螺絲固定在卷筒上（如圖一）；

3、用搖把把鋼絲繩在卷筒上繞上1-2圈（如圖二）；

4、接好電源線，并把旗桿電機插頭跟控制器連接好，注意一定要插緊；

5、把旗桿電機固定到旗桿上，控制器留在旗桿外面，然后用搖把上下?lián)u一下，看看有沒有地方卡住，注意控制器掛在旗桿外面調試時，電機一定要用幾個螺絲固定，但不要擰太緊，以免把電纜夾傷夾斷；

6、通電，進行升旗位置學習（參考說明書第六項）；

7、學習完畢就可以正常升降操作，如果升旗時間跟國歌不同步，太快或者太慢，請參考說明書第六項調節升旗時間）

圖一：                                                圖二

五、升旗高度學習

1、旗桿電機安裝好以后，先用手動功能搖一下，確保鋼絲繩靈活性，保證機械部分和鋼絲繩沒有故障，然后把旗幟搖到一個合適的初始位置；

2、檢查旗桿電機滑塊是不是在初始位置，準確初始位置應該在靠近手動搖桿這邊，如果不在初始位置，請手動調到初始位置；

3、把電機引出線插頭跟控制器插座連接起來，并插緊，然后通電；（控制盒留在旗桿外面，調試學習好后，再裝進旗桿里面）

4、長按控制器按面板“學習鍵”幾秒，聽到控制器發出滴---的聲音，面板上紅色設置指示燈亮，顯示器顯示“000”代表進入學習狀態，馬上松開學習按鍵（設置指示燈亮，一定要馬上松開學習按鍵），按“上升鍵”，旗幟上升，到位后按“停止鍵”停止，看一下，如果不到位可以用“上升、下降、停止”鍵調節到需要的位置，確認到位后，再次短按“學習鍵”，蜂鳴器響一聲紅色指示燈熄滅代表學習完成，這時用遙控器或控制器按鍵就能正常操作；注意：在控制盒上調試學習時，遙控器不起作用。

六、升旗時間設置（出廠默認時間為48秒）

升旗時間如果跟國歌播放時間不同步（本機為國際線路，適合所有國家國歌），可以通過調節升旗時間（增加或減少），調節方法如下：

按手動按鍵區“設置時間/停止/”，紅色指示燈亮，顯示器顯示“-F-”后馬上松手（一定要馬上松手），這時顯示的是當時升旗時間，按“時間增加/上升”和“/時間減少/下降”鍵可以調節時間，調節完畢一定記得再次按一下“設置時間/停止鍵”記憶并退出；（設定速度后，不需要再重新學習升旗高度）

七、常見故障處理

八、系統保養

1、              旗桿如果長期不用，請將電機機械部分（軸承、鋼絲繩導向塊、導向桿、齒輪等）加注潤滑油和黃油，以備下次能正常使用；

2、              在遇到大風天氣時，請使用手動升降旗，以免鋼絲繩出現亂繩現象；

3、              在雨季、冬季等季節，請保持控制器通電狀態，以防結露現象損壞電機線圈和控制器電子元器件；

4、              本裝置最好不要長期不用，長期不用里面的齒輪等部件上的油脂會凝固，導致轉動不靈會燒毀電機；

九、保修說明

1、本旗桿電機在銷售之日起，發生故障，一年之內包換，二年之內免費維修（更換零件需收取成本費）；

2、人為損壞、摔碰、極端天氣（狂風暴雨）或不可抗拒因素（地震、戰爭等）、進水漏水或大風天氣使用等原因導致的電機或控制器損壞不屬于保修范圍；

3、購買旗桿電機請選用合適的型號，電機如果有改裝、私自拆裝或用砂輪磨過的現象，自動取消保修約定。

4、控制器保修同電機保修；

十、接線說明：控制器引出線上，獨立黑色線為天線，加長后引到金屬管外面，可以增加遙控距離；

控制器引出9芯插頭旁的2芯插頭是音響電源，是交流220V高壓，請一定小心！ 冰凍時嚴禁使用電動旗桿電機控制系統升起。
