自動門安全光線怎么接入自動門 步驟/方法 1 設計安裝位置：在設計安裝自動門安全電眼（安全光線）時，需要考慮電眼安裝位置，通常是將安全電眼設計在感應門固定門扇兩側的立柱外側（一般以活動門扇懸掛為內側），這樣可以避免活動門扇的擺動影響安全電眼對射，兩側立柱尺寸比較大，打孔安裝位置便于選擇。如果是四周邊框的有框自動門，也可以安裝在固定門扇的中間立框上，這樣對射距離近，便于電眼對焦，但是布線需要預先考慮，避免線路外露可以被活動門扇碰觸到。下面是安全光線安裝示意圖： 2 安全電眼（安全光線）施工說明：1.電眼頭安裝時，鉆孔的孔徑為13MM 單束光時，建議離地安裝高度：60CM 雙束光時，一組安裝離地高度30CM,另一組離地高度90CM 2.選擇單束光時，發射接收光眼頭必須接在8拼端子的主收發端子上，否則接在副收發端子會導致控制失效！ 3.收發對射的電眼頭，有一定的自動捕捉范圍，但安裝時請務必對正，確保水平、垂直方向的一致性。 4.收發對射的電眼頭之間，平時應注意不能擺放盆景或其它堆放物以免引起阻擋誤動作。 3 電眼接線說明 END 注意事項 安全電眼雖然具有優良的抗自然光干擾能力，但安裝時應盡量避免強烈太陽光的直接正面直射電眼頭。 要確保安全光線離地高度不小于20CM. 電眼接線圖例電眼接線圖例電眼接線圖例電眼通常分為藍色、黑色（或者灰色、黑色等等）作為發射、接收電眼頭的分辨方法，接線時也必須注意電眼控制盒上接線圖示，黑色接黑色，藍色接藍色示意接線端子，黑色的白線(芯線）和網線（外層線束）也不能接錯。

自動門安全光線,自動感應門安全光線,自動門安全光線產品批發,鄭州同創自動門廠家,鄭州自動門配件批發,鄭州感應門安全光線,安全光線,感應門安全光線,自動感應門安全光線.

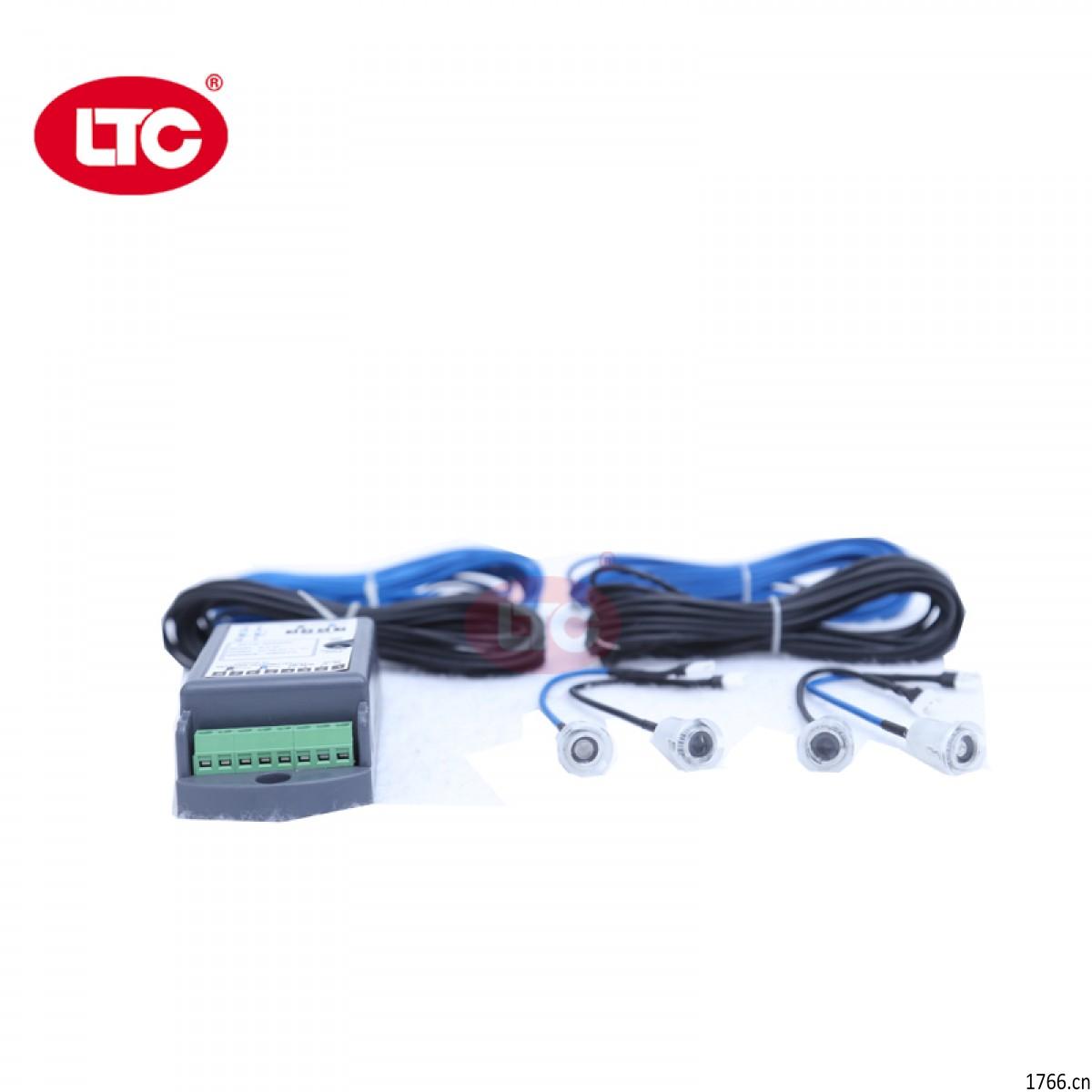

鄭州同創自動門公司：專業定制兩翼自動旋轉門,三翼自動旋轉門自動門,自動平移門.自動旋轉門肯德基門.門禁系統等.終身質保,終身維修,讓客戶放心咨詢熱線 0371-65552111，自動門安全光線,產品由成對的發射、接收光眼和主控制器組成；主要應用于各平移自動門以及電動伸縮門、自動卷閘門的安全防夾（人或物）輔助功能。能準確可靠探測到通過人或物，給自動門提供一停關又開的開門信號，從而避免自動門夾人夾物的安全隱患事件。最大特點：發射接收距離遠（可達10米）；光眼安裝布線靈活方便，對眼容易，調整容差較大；光眼頭固定牢固，不易脫；抗干擾能力強，不受各種可見光、非調制紅外光的干擾和誤觸發；單束光、雙束光自行可選；信號接點輸出延時靈活可調；

自動門安全光線整體特征:

1.采用微電腦控制技術，系統集成度高，穩定性強。

2、國際通用光學鏡頭設計，聚焦性好，受控角度合理，安裝對射方便。

3、采用微電腦特殊編碼收發技術，發射接收距離遠，抗干擾能力強。

4、采用德國接收濾波、解碼、放大系統，有效解決抗自然日光干擾問題。

5、發射頭采用低功耗高脈沖發射技術，發射距離遠，耗電省，鏡頭壽命長。

6、具有單組或雙組收發鏡頭分體連接輸入，連線屏蔽性好。可一控一束光，
也可一控雙束光。

7、光線遮擋觸發后，輸出接點信號可靈活調節接點延時時間。

8、寬電壓輸入設計，12∽36v交直流電源輸入均有效。

9、特有高精度計算模式，并有陽光濾光因子，使系統的搞干擾性能大大提高。

10、設有接收頭短接故障報警功能。

面板指示及使用介紹

自動門安全光線應用安裝注意事項

電眼頭安裝時，鉆孔的孔徑為13mm

單束光時，建議離地安裝高度：60cm 雙束光時，一組安裝離地高度30cm,另一組離地高度 90cm

選擇單束光時，發射接收光眼頭必須接在8拼端子的主收發端子上，否則接在副收發端子會導致控制失效！

收發對射的電眼頭，有一定的自動捕捉范圍，但安裝時請務必對正，確保水平、垂直方向的一致性。

收發對射的電眼頭之間，平時應注意不能擺放盆景或其它堆放物以免引起阻擋誤動作。

本系統具有優良的抗自然光干擾能力，但安裝時應盡量避免強烈太陽光的直接正面直射電眼頭。

要確保安全光線離地高度不小于20cm.

自動感應門安全光線主要技術參數

供電電源：ac/dc12∽36v 靜態電流:25ma 動作電流：40ma

最大收發距離：10米

輸出接點吸合保持延時：0∽1.5秒可選

外接配線：發射線（藍色）6米；接收線（黑色）6米

光束數：單束光或雙束光可選

工作環境溫度：-42℃∽45℃ 工作環境濕度：10∽90%rh

外觀尺寸：123mm（長）×50mm（寬）×32mm（高）（主控制器）

外觀尺寸：19mm（長）×12mm（直徑）（電眼頭）
