LTC智能門控控制系統方案書

一、 產品概述：

采用手機控制自動門，電動門，伸縮門，家電和工業領域是當代的發展方向，我公司生產的這款產品在具有體積小巧，插座式安裝，即插即用，操作簡單，全無線安裝，免布線，軟件界面明了易懂，應用范圍廣泛，可以開發配置各種電器產品，本系統在WIFI環境下可實現手機對電器設備的無限距離遠程控制，沒有WIFI 環境下可以實現10M內手機對電器的近距離控制。建議在WIFI環境下使用，在WIFI環境下能夠發揮更強大的功能，加裝控制終端可實現更多領域的應用。

二、 產品參數：

產品尺寸：81x52x32（單位mm）

輸入電壓：AC90-265V   50/60Hz

Wifi標準：802.11b/g/n

發射功率：18dbm

外殼體：V0級阻燃PC

接觸銅片：磷銅、高拋光鍍鎳

三、產品主體功能：（無需依托選配終端，主機自帶功能）

1.小夜燈：小夜燈可以手機定時和手機遠程遙控

2.近程控制：沒有網絡沒關系，手機也可以直接控制。

3.多端控制：一個手機可以控制多個，多個手機可以控制一個。

4.定時任務：可以設置8組，專業級別定時，就算沒有網絡定時也有效。

5.wifi增強：內置天線，可以增強你的wifi信號。

6.網線轉wifi：插入網線轉USB線，可把網線轉無線。

（使用此功能無法使用射頻遙控功能）

四、功能擴展（需要選配使用功能）

1.  紅外遙控功能：可以學習你家里的遙控器，學習后手機端可以在任何地方控制你家里的紅外遙控設備，使用界面跟你真實遙控器一樣，常見紅外遙控設備有空調、電視、音響、機電盒等。

2. 感應功能：感應人體活動的，可以設置聯動，比如設置為感應到人則打開小夜燈，感應到人自動打開報警器等，

3. 射頻遙控功能：跟紅外都屬于遙控，支持433和315射頻，比如電動窗簾、車庫門、遙控玩具、遙控插座、射頻開關一般都是433和315射頻遙控的，特殊頻率需要加轉換器等方案解決。

4. 環境監測功能：感應溫度、濕度、光度，這個跟其它一起聯動很不錯，比如環境和紅外聯動，可以實現達到多少溫度，自動打開空調等。

5. （注：同一個設備紅外遙控和感應功能不能同時使用，射頻遙控和環境監測功能不能同時使用，也就是同一個設備可以同時使用射頻遙控和紅外遙控或者射頻遙控和感應功能或者紅外遙控和環境監測或者感應功能和環境監測，如果想要使用所有功能可以使用兩臺主機）

  五、控制方案解決

1.實現手機遙控照明燈、墻壁插座等電器設備的開關，只要在被控設備中加裝一個5mm*3.5mm的接收器，就可以實現手機開關插座、手機開關燈等功能。一個主機可以控制無數個接收器，只要主機和接收器距離在10米范圍內。

2.替代大部分常見紅外遙控器，例如：電視遙控、機頂盒遙控、家庭影院遙控、空調遙控等，把整個遙控界面都拷貝到手機里面，家里從此不用擺放空調電視遙控了，一部手機全部收納。手機可以遙控電視還能防止孩子連續看電視拿著遙控不讓調臺，這時您只要拿手機就可以隨意控制。

3.實現手機對卷簾窗、卷簾門、車庫門、進戶門、電磁鎖、等電動門的控制實現手機開門再也不用身上攜帶遙控器了，也不用擔心被弄丟，開店老板的理想產品，你早晨不用早去，晚上不用晚走，遙控不用發給每個員工擔心被弄丟，上班員工在門口等待時，無論您在家還是在國外只要拿出手機一按門就自動打開，下班員工要走時輕輕一按門又自動關閉，一切就是這么簡單，配合店內監控可以實時遠程監控。

4.實現多門控制控制車隊車庫門，集中控制，上百個車庫也是一部手機來控制，不用再拎著大量遙控開門，（但是需要配合大功率發射器，按手機開關會有3S延遲）

5.開關卷簾窗，適用于別墅，多個卷簾窗僅需要一部手機來控制。

6.控制辦公樓，或者單位車間，商場照明，下班后可以通過監控或窗戶查看辦公樓、單位車間、或者相應檔口是不是忘記關燈或者電源，此時如果已經鎖門那么您拿出手機自由遙控，節約電能等。

7.手機開啟辦公室電鎖，替代密碼門禁，比密碼門禁更可靠，更安全。

8.開關電動窗簾，替代電動窗簾遙控，配合遠程遙控照明，實現空城計，長期在外經常開燈，拉窗簾，讓別人以為家里一直有人。

9.遙控電腦，家長可以在電腦主機里加一個接收器，防止孩子一個人在家時連續上網，每天控制上網時間，督促寫作業和保護眼睛。

10.遙控電飯鍋，放好米和水可直接控制電飯煲按鍵（需要有電子基礎）

11.手機遠程抽水，和電子水閥控制，根據實際需求需要定制。

12.手機遙控汽車啟動、熄火等，需要使用手機卡轉WiFi設備。

13.除此之外本產品還可以實現對溫度、濕度、光照度、人體感應等的檢測，實現智能家居控制，安防等。例如光照度達到一定程度自動開燈，自動關燈，濕度不夠自動打開加濕器，溫度不夠自動打開空調，某個位置有人移動時自動報警，手機遠程布防撤防等等功能都可以實現。

六、指示燈狀態說明：

紅燈亮：控制電器開

紅燈滅：控制電器關

藍燈慢閃：主機等待進行配置（恢復出廠設置后，需要等待30秒才能重新配置）

藍燈快閃：主機正在進行配置

藍燈常亮：主機在直連模式下工作

藍燈常滅：主機在遠程模式下工作

小夜燈：手機控制可設置定時開關還能與功能擴展插件感應開關聯動

七、軟件硬件配置

1.手機安裝我公司提供的APP軟件填寫注冊信息。

2.將主機插入電源，等待30秒（期間藍燈常亮）直到藍燈開始慢閃。

 （如果藍燈沒有慢閃或者配置好想要重新配置，請長按主機上的開機

  鍵四秒（恢復出廠設置），等待30秒）見下圖。

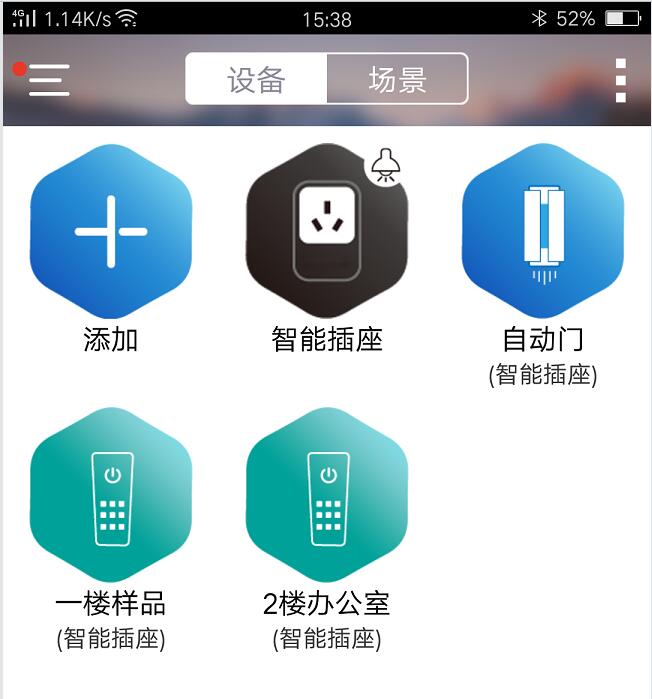

3. 網絡配置：(蘋果系統在手機WIFI列表中選擇我們?cè)O(shè)備發出的OK_SP3信號)進入手機客戶端主界面，點擊添加圖標，彈出五個選項，選擇二代插座進入配置頁面，點擊下一步，輸入WIFI信號和密碼，點擊?號開始配置，主機指示燈藍燈由慢閃變快閃，最后熄滅表示配置成功，如果藍燈沒有熄滅請檢查網絡在恢復出廠設置后在配置。

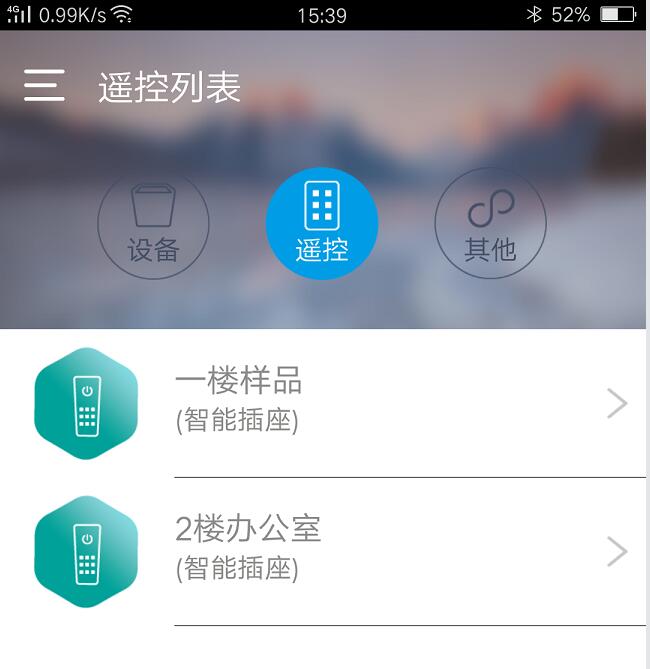

4. 遙控添加學習：(里面配有授權遙控器的客戶請?jiān)诎言虚T(mén)的遙控對著授權遙控器兩個背靠背依次每個按鍵學習，例如按住授權遙控器向上箭頭鍵在按住原有遙控開門按鍵，等待授權遙控器指示燈常亮即可，依次學習關門按鍵，停止按鍵和鎖按鍵，都學習好后用授權遙控替代原有遙控和主機按下面方法學習）網絡配置好后會看到一個射頻插件，點擊出現三個選項，點擊車庫門遙控出現四個按2017-4-23鍵，開始進入學習狀態，此時手里拿著門的原有遙控，貼近主機，按下手機上面的按鍵上鍵手機上會顯示等待中，此時貼近主機按門的原有遙控開門鍵兩到三下看到等待手機界面等待中自動消失，在一次學習停止鍵、關門鍵、鎖鍵，整體設置就完成了，可以投入使用了（其它添加學習方法會根據客戶需求提供指導）。

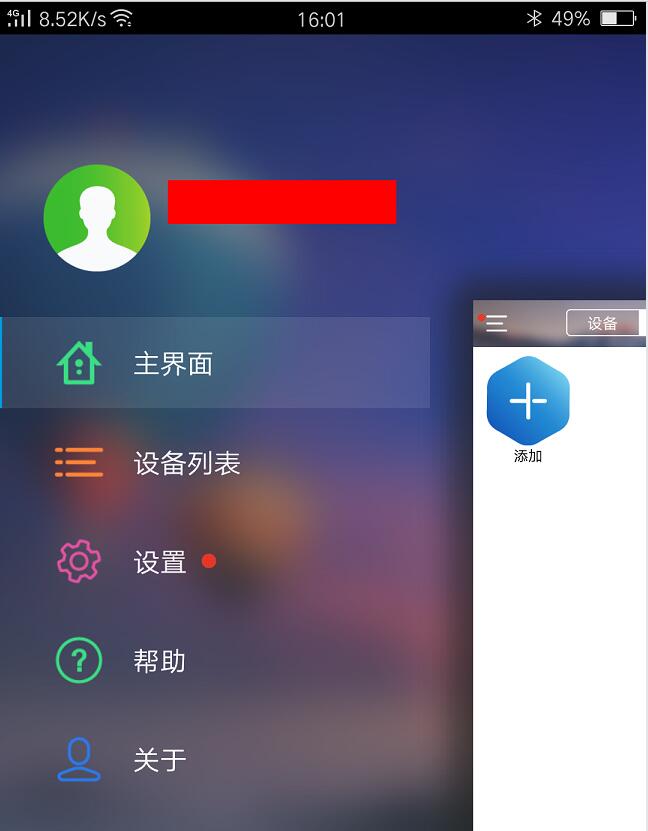

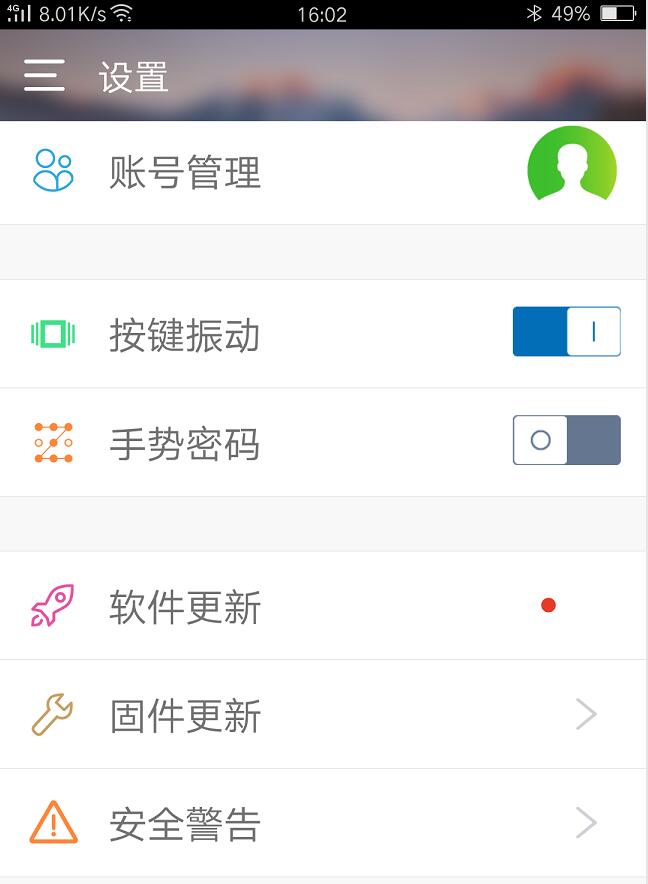

5.數據上傳，設置完畢后必須數據上傳備份，點擊左上角三條橫線標志，點設置，點上傳賬戶配置，即可，等換手機登錄只需要進入系統點下載賬戶配置。

 6.其它功能設置會根據客戶定制需求提供圖解或者電話指導。
