兩翼自動旋轉門技術要求

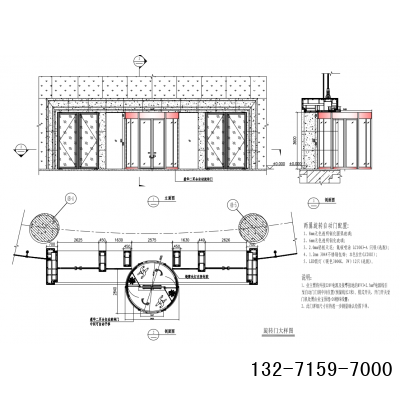

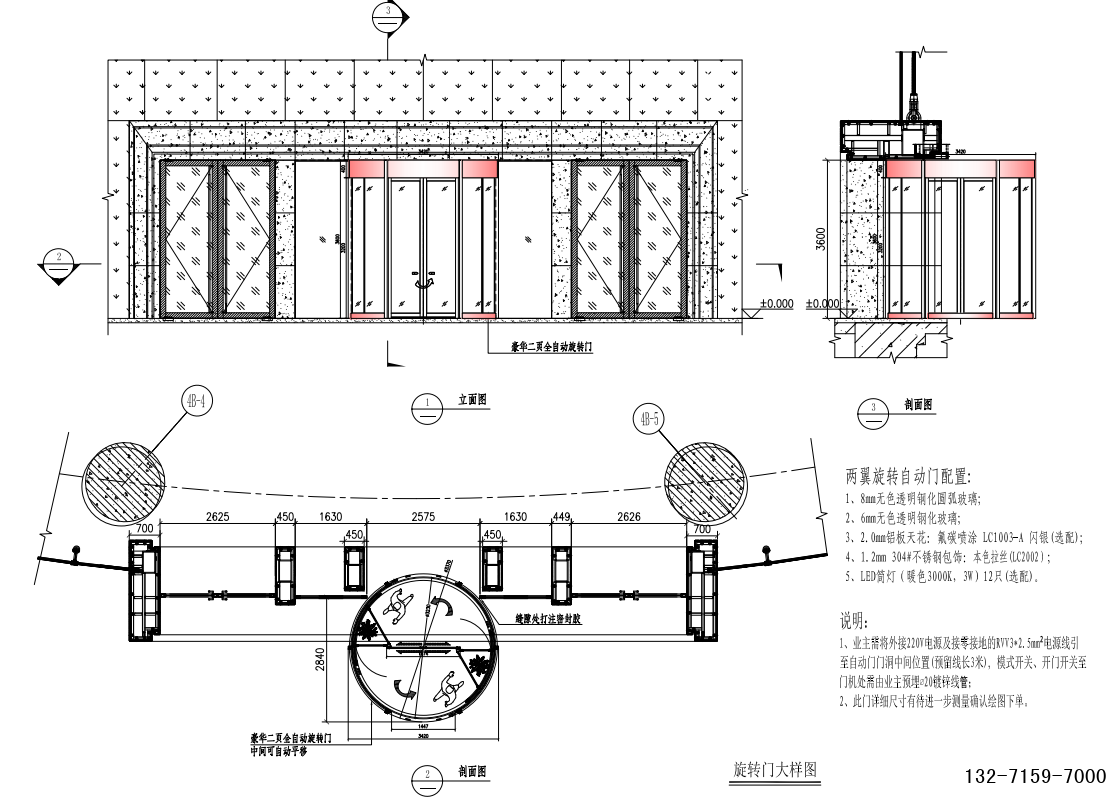

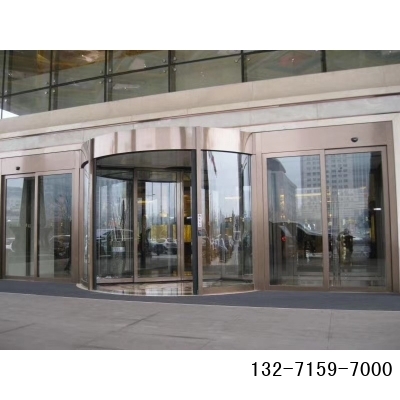

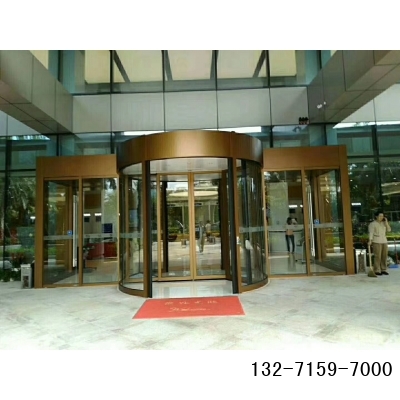

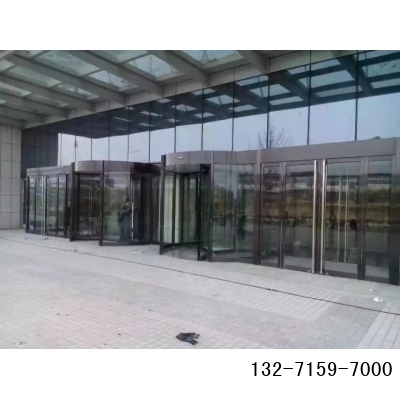

兩翼旋轉自動門配置：
1、8mm無色透明鋼化圓弧玻璃；
2、6mm無色透明鋼化玻璃；
3、2.0mm鋁板天花：氟碳噴涂LC1003-A閃銀（選配）；
4、1.2mm304#不銹鋼包飾：本色拉絲（LC2002）；
5、LED簡燈（暖色3000K，3W）12只（選配）。
自動旋轉門安裝說明：
1、將外接220V電源及接零接地的RV3*2.5mrP電源線引至自動門門洞中間位置（預留線長3米），模式開關、開門開關至門機處需由業主預埋a20鍍鋅線管：
2、此門詳細尺寸有待進一步測量確認繪圖下單。
一、 本工程依據相關施工圖紙（電子版）及相關規范及技術規程要求
二、 外型尺寸及數量
安裝位置，規格型號（預留寬度×通行高×華蓋高）（mm）數量 備注預留洞口
三、 外型尺寸及數量
1、一般性要求：設備本體（包括外購件）的設計、制造、檢測和測試，應符合但不限于下列有關部門標準和規范：
?承認的國際標準；
?設備生產國的相關標準和規范；
?國頒布的標準和規范；如果上述標準、規范發生變更或更新，須以最新的版本為準。
2、投標人必須具備的基本要求：
?具有獨立法人資格；
?質保期為安裝完成驗收后2 年，包括更換備件和人工服務。
?投標人提供的產品，旋轉門立柱、門框采用國際標準 6063 T5 狀態整體鋁合金型材，全密閉封條，控制系統、驅動系統、安全系統等關鍵配置均為進口品牌。
?企業具有 ISO9001 認證。
?必須提供整門產品同時全部通過 ISO、CE、TUV 等歐美國家相關認證的資料，并為提供每樘門一定數額的保險保障。引進國外技術的須提供國際標準認證證書。
?投標人提供的產品，必須保證是原廠品牌。
?旋轉門安裝工程隊伍須為該品牌原廠專業工程隊。
?投標人在中標后須免費為使用方培訓兩名維護保養技術工人。
3、旋轉門技術參數：旋轉門尺寸須滿足整體建筑設計風格、室內大堂裝飾設計要求及通行要求。旋轉門數量：1 樘；
① 旋轉門內直徑： 3230 mm （可根據現場微調）；
② 旋轉門門翼高度：3200mm ；
③ 旋轉門華蓋高度： 400mm ；
④ 中間設自動平滑門，可自動感應平移打開 ；
⑤ 外飾面：拉絲不銹鋼包飾。
⑥ 轉門開口應該≧1502mm 并確保最大通行；內置自動平滑門，可以與甲方預留消防信號連接做到消防聯動滿足消防安全。
四、 自動旋轉門外觀要求：
1、 外飾面：（具體不銹鋼的顏色樣板須經業主及設計師認可）采用拉絲不銹鋼（材質為 304，厚度為 1.2mm）外包。
2、 兩翼旋轉門扇玻璃：（具體玻璃的顏色樣板須經業主及設計師認可）門扉玻璃選用不小于 6 ㎜透明鋼化玻璃的門扇；弧型玻璃選用不小于 5+0.76+5mm 透明夾膠圓弧型玻璃。
3、 旋轉門內照明燈罩與天花平齊，照明不應外露。
4、 門體外觀要求通透感好、工藝精細、外表無明顯接縫。
五、 旋轉門門體受力結構要求：
5、 旋轉門各部件（包括固定部件、運動部件、連接部件、緊固件）所用材料應滿足設計通行高度，旋轉門的結構強度設計要求的規定，要求采用無中軸強力復合型鋁合金成型導軌結構；
6、 立柱、門框采用整體鋁合金型材，全密閉封條，結構及厚度須滿足旋轉門剛度及耐沖擊性要求；
7、 旋轉門在制造、安裝和維護使用過程中應采用環保材料，所釋放的有害物質應符合室內環境檢測標準的要求。
8、 安裝單元應橫平豎直，門口及門均無彎曲無變形，錨固件安裝牢固；
9、 對所有的鋁制構件及其他易腐蝕構件應進行適當?shù)母綦x處理，以避免電偶腐蝕。
10、門翼上應采用帶防火裝置的鎖和隱蔽式螺栓。每扇門翼應安裝擋風雨條，以保證良好的密封效果。
11、門體、門扇采用鋁合金作為構件，其材質符合 GB 5237.1 中的要求；
12、采用碳鋼作為構件，其材質符合 GB/T 699、GB/T 700 的要求；
13、滑輪要求采用材質彈性好、受力強度高、耐用且不易變形脫落的機械人專用進口橡膠輪；
14、自動旋轉門的活動門扇與固定弧壁之間的間隙應不小于 25mm，門扇下沿距地面間隙應不小于 25mm。
六、 旋轉門的玻璃材質要求：
1、 旋轉門門體弧壁及門扇均按要求采用安全玻璃，破碎時不應有鋒利的棱角與碎片。
2、 門扉玻璃要求采用透明鋼化玻璃，其性能應符合 GB/T 9963 標準的規定，其厚度不小于 6 mm。
3、 門體弧壁要求采用夾層玻璃，其性能應符合 GB 9962 標準的規定，其厚度不小于 5+0.76PVB+5mm。
4、 透明門扇表面應具有醒目標志，清淅標識出玻璃的存在。
七、 旋轉門安全系統參數要求：
1、 旋轉門動態門扇撞擊力必須小于 400N；
2、 旋轉門的安全剎車距離必須小于 120mm；
3、 旋轉門制動系統啟動反映時間必須小于撞擊最大動態沖擊力和最大靜態沖擊力反映范圍時間 0.75 秒；
4、 旋轉門非接觸式和接觸式安全感應器總數量不小于 18 部，要求性能穩定，靈敏度高，廠家須詳細描述各感應器位置分布及功能；
5、 非接觸式感應器：出入口及旋轉門部分防撞、防夾、防碰非接觸式感應器均須為靈敏度較高的紅外線感應器；
6、 接觸式壓力感應器：旋轉門進出口右側立柱垂直安裝的壓力傳感器防護范圍應從地面 100mm～1800mm 范圍內。啟動壓力感應器所用的力必須小于 0.5kg，要求靈敏度高、材料耐用，并且不受氣候，環境、溫度所影響，廠家需標明其采用配置及方式；
7、 中間平滑門必須配備平滑門紅外線防夾安全感應器，同時具有反彈及記憶功能；
8、 逃生方向上的門扇玻璃在任何位置上均易打破，打破所用的力應不大于 220N。
9、 自動門控制系統對門上所有傳感器有自動檢測功能，保證任何一種傳感器失效
時，自檢系統發出警示，并停止自動門運行。在未消除傳感器故障時，禁止用去除此功能的方式，強制自動門運行。
八、 旋轉門控制系統及驅動系統技術要求，廠家須詳細描述其配置及性能參數：
1、電源：220V，50HZ；
2、自動旋轉門電機：旋轉門電機及中間平滑門電機要求運行穩定、噪音小，動力功率≤800W，照明功率≤500W；（廠家必須提供并詳細描述其電機類型、電機功率、傳動方式、制動方式及旋轉門的旋轉線速度參數）
3、自動旋轉門控制箱：控制箱采用先進的主板或控制器，以各感應器、探測器和安裝裝置的信號進行處理。同時控制轉速、照明、預留消防接口。旋轉門操作器，控制各種工作狀態。
4、變頻器：變頻控制要求一個變頻控制兩個電機以保證電機同步；
5、滑環（電信號傳輸處理器）：廠家須詳細描述滑環結構形式及功能，構筑材料要求為特殊耐用材質，滑環結構性能穩定為佳。
6、自動旋轉門驅動部分采用帶制動裝置的變頻式靜音馬達 2×0.37KW；達到低噪音運行。
九、 旋轉門抗風能力要求：旋轉門的結構設計必須保證在環境風速在 25 米/秒～28 米/秒的情況下結構不損壞，在風速在 15 米/秒～17 米/秒的情況下正常運行。
十、 自動旋轉門的運行環境溫度要求：旋轉門應保證在-15℃～50℃溫度下正常運行。
十一、 旋轉門基本功能要求：旋轉門均須具備如下功能：
1、夜間門鎖：配備機械電子鎖裝置。
2、傳動方式：齒輪傳動
3、運行方式：
1) 旋轉方式一：當有行人通過觸發紅外線移動探測器時，旋轉門門翼由準備位置開始正常旋轉，當行人離開探測區域后，門翼自動降至慢速至準備位置停止旋轉，等待下一次感應器輸入。
2)旋轉方式二：旋轉門門翼以慢速轉動，當有行人通過觸發紅外線移動探測器時，門翼開始以正常速度旋轉。當行人離開探測區域后，門翼自動降至慢速轉動。
3)自動感應門通行：門翼一慢速旋轉至中軸位置后停止旋轉，中間自動感應門開始工作，感應門的開啟由紅外線移動探測器控制。
4)自動感應門常開：中間自動感應門自動開啟到全開啟位置。
5)關閉上鎖：旋轉門門翼以慢速旋轉，旋轉至上鎖位置時門翼停止旋轉，電子機械鎖上鎖后天花燈延時自動熄滅。
6)設三種等待狀態：斜角?！?→正常速；怠速← →正常速；封閉?！?→正常速，方便在不同季節選擇所需等待狀態。
7)旋轉門應與備用電源與消防報警系統聯動，當緊急逃生按鈕被觸發時或大樓內消防控制中心消防聯動信號輸入時，門扉即全自動停于逃生位置，平開門自動完全打開，形成緊急出口，此時天花燈常亮。
8）、在“自動”模式及“連續轉動”模式下按下殘障按鈕，無論是否已有人進入雷達探測范圍，轉門都將以慢速旋轉 360°。
十二、 旋轉門產品滿足標準及資質要求：
1、必須滿足并符合國標人行自動門安全標準 JG177-2005 及 JG305-2011 的相關規定
2、必須滿足并且符合歐洲電器標準 CE 資質認證；
3、必須滿足并且符合相關標準：GB 5237.1 鋁合金建筑型材（第一部分 基材）、GB/T 9962 夾層玻璃、GB/T 9963 鋼化玻璃、GB/T 699 優質碳素結構鋼、GB/T 700 優質碳素結構鋼、JG/T 177 自動門
旋轉門廠家均須逐條詳細描述以上技術性能參數及各項要求。
十三、 旋轉門產品安裝前技術要求：
一. 旋轉門安裝前地面條件
1．型兩翼全自動旋轉門在安裝前要求現場要預留寬：最大外形尺寸+10mm，高：總高+10mm 的門洞。
2．洞下方的地面可做大理石地面或石材拼花，其地面不平度在內直徑+600mm 范圍內誤差不大于±2.0mm。
3.在現場需留有一個放置設備的儲備間（不小于 10 平方米），用于旋轉門相關的精密部件和施工工具的臨時存放。
4．根據工期要求，地面石材需于安裝前 5 日鋪裝完畢，冬季施工時還需延長幾天以利水泥固化。旋轉門內部地面鋪設材料，必須在旋轉門安裝前指定，否則將影響門體的安裝。5．地面應完成結構層的鋪設，其承載力不小于 500KG/平米
6．地面下方不應有重要的水電網絡管線通過，否則在施工旋轉門的過程中有損壞現象，廠家不負責。
二.門洞口結構
1．旋轉門洞口尺寸應與建筑設計圖紙相符
2．洞口上方如有結構梁，其承載力應足夠支撐其上方荷載，并保證變形范圍不影響旋轉門頂棚結構。
3．洞口上方如為混凝土結構，抹灰層誤差應在 3 毫米內，否則須加裝與旋轉門表面處理相同材質的密封用型材。
4．如現場洞口結構形式變化，應及時通知廠家，并一同尋求解決辦法。
三.外接電源
1．自動旋轉門外接電源為 220V，50HZ，3×2.5 平方包芯銅線，如需消防聯動，甲方須預留消防信號線，電源線應從洞口上方引入，具體位置由甲方現場工程師指定，原則上以不外露，走暗線。
2．現場應提供 220V，10A 動力電源，以利于安裝工作順利進行。
四、自動旋轉門與周邊裝飾的配合
1.旋轉門兩邊的玻璃隔斷應與旋轉門的固定結點相對，但門體任何部位不得用于隔斷的固定。
2.旋轉門上部為玻璃隔斷時，其下沿與旋轉門頂部的距離為 10 毫米。
3.由于自動旋轉門頂部承重為 0 公斤，因此門體上方的建筑及裝修結構應于門體安裝前處理完畢。
